Un tirant d'ancrage ne retient jamais un terrain à lui seul. Ce câble ou cette barre d'acier, foré en biais et scellé au coulis loin derrière une paroi, sert à la tirer vers l'arrière pour l'empêcher de basculer. Sa particularité: on le tend dès la pose, et on teste sa résistance un par un. On vous montre ses deux longueurs, pourquoi on le met en tension, et ce que l'essai vérifie.
Sommaire
- Ce qu'est un tirant d'ancrage et à quoi il sert
- Longueur libre et longueur scellée, deux rôles distincts
- Le tirant précontraint, tendu avant que la paroi ne bouge
- L'essai de traction, un contrôle sur chaque tirant
- Provisoire ou permanent, et la protection contre la corrosion
- La norme à suivre et le scellement placé loin de la paroi
- Questions fréquentes
Ce qu'est un tirant d'ancrage et à quoi il sert

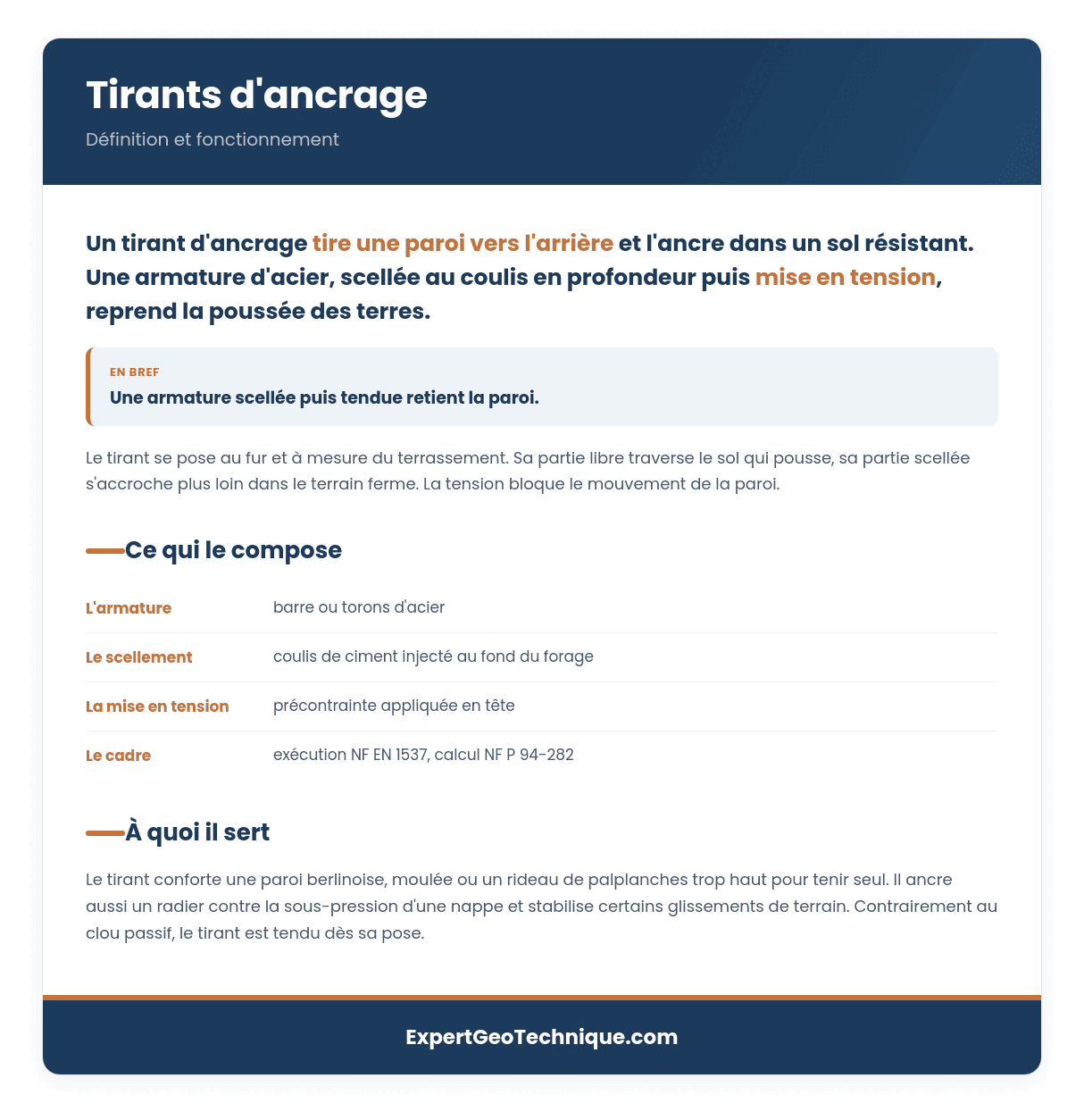

Un tirant d'ancrage est un câble à torons ou une barre d'acier, foré en biais dans le sol derrière une paroi, puis scellé au coulis de ciment dans une couche résistante. Une fois durci, ce scellement relie la paroi à un point d'ancrage profond. On tend ensuite le câble: il tire la paroi vers l'arrière et l'empêche de basculer sous la poussée des terres.
Le point important tient en une phrase. Un tirant ne soutient rien tout seul. Il renforce les écrans que le tirant vient épauler, paroi berlinoise, paroi moulée ou rideau de palplanches, quand la seule partie enfoncée dans le sol ne suffit plus à tenir la hauteur. Sans écran à retenir, il n'a pas d'usage.
Un tirant se lit en trois parties, de la paroi vers le fond du forage.
-
1
La tête d'ancrage
Une plaque et un bloc plaqués contre la paroi. C'est là que le câble est bloqué, sous la tension appliquée par un vérin.
-
2
La longueur libre
La partie qui traverse la zone instable sans s'y accrocher, protégée par une gaine. Elle transmet l'effort de la tête jusqu'au fond et s'allonge sous tension.
-
3
La longueur scellée
La partie noyée dans le coulis, au fond du forage. C'est elle qui ancre le tirant dans le bon terrain et transfère la charge au sol résistant.
La charge suit donc un trajet simple. Elle part de la paroi, passe par la tête, traverse la longueur libre, et se dépose sur la longueur scellée, qui la remet au terrain profond.
Reste à faire calculer et poser cet ancrage par des spécialistes, car sa géométrie dépend entièrement du sol rencontré.
Longueur libre et longueur scellée, deux rôles distincts
Ces deux longueurs se confondent souvent. Elles ne font pourtant pas le même travail. L'une transporte l'effort, l'autre l'accroche au sol. Ce partage des tâches commande toute la conception du tirant.
| Partie du tirant | Son rôle | À savoir |
|---|---|---|
| Longueur libre | Transmet l'effort de la tête vers le fond, sans adhérer au terrain traversé. | Gainée pour glisser librement. C'est elle qui s'allonge quand on met le tirant en tension. |
| Longueur scellée | Ancre le tirant dans une couche résistante et lui transfère la charge par le coulis. | C'est la partie testée à l'arrachement. Trop courte ou dans un sol mou, l'ancrage lâche. |
La longueur scellée doit atteindre un terrain assez ferme, souvent plusieurs mètres derrière la paroi. Sa taille dépend de trois choses concrètes.
- La charge à reprendre, donnée par le calcul de l'écran.
- La nature du sol au niveau du scellement, un sable dense ou une marne tenant mieux qu'une argile molle.
- Le frottement mobilisable entre le coulis et le terrain, mesuré ou déduit d'essais.
Le tirant précontraint, tendu avant que la paroi ne bouge
Un tirant d'ancrage courant est précontraint. On le met en tension à une valeur calculée dès sa pose, avant tout mouvement de la paroi. Il retient en anticipation. Le câble travaille déjà quand le terrassement continue.
C'est la différence avec un clou. Le clou reste passif: il n'entre en tension qu'une fois le sol en mouvement, une fois que le terrain commence à pousser. Le tableau ci-dessous résume les deux logiques.
| Critère | Tirant précontraint | Clou passif |
|---|---|---|
| Mise en tension | Tendu à la pose, à une valeur choisie. | Non tendu, mobilisé par le déplacement du sol. |
| Moment où il agit | Retient avant que la paroi ne bouge. | Agit une fois le terrain en mouvement. |
| Usage courant | Retenue d'une paroi ou d'un rideau. | Stabilisation d'un talus, paroi clouée. |
La tension se lit sur le vérin, exprimée en tonnes. On parle de traction de service pour la charge que le tirant garde en place au quotidien. Cette valeur, fixée par le calcul, tire la paroi juste ce qu'il faut pour la maintenir sans la déformer.
L'essai de traction, un contrôle sur chaque tirant
La capacité d'un tirant ne se devine pas, elle se mesure. Avant sa mise en service, chaque tirant subit un essai de traction qui vérifie qu'il tiendra la charge prévue.
Bon à savoir: l'essai de réception
On applique au tirant une traction d'épreuve supérieure à sa charge de service, par paliers de chargement croissants. Pendant chaque palier, on mesure le déplacement de la tête et son évolution dans le temps, le fluage. Si la courbe reste dans les limites fixées, le tirant est accepté. Ce contrôle est prévu par la norme d'exécution NF EN 1537 et détaillé par les règles professionnelles TA 2020 du CFMS.
L'essai vérifie trois choses précises.
- La tenue du scellement, qui ne doit pas s'arracher sous la traction d'épreuve.
- Le déplacement de la tête, comparé à l'allongement attendu du câble.
- Le fluage, ce petit glissement lent qui doit rester faible et se stabiliser.
Sur les tirants, cet essai de réception est systématique. On ne se contente pas de tester un échantillon: chaque ancrage passe le contrôle. Cette vérification unité par unité fait la sécurité réelle du procédé.
Provisoire ou permanent, et la protection contre la corrosion
Un tirant sert soit le temps d'un chantier, soit toute la vie de l'ouvrage. Les deux régimes ne suivent pas les mêmes règles.
- Le tirant provisoire tient une fouille pendant le terrassement, puis n'est plus sollicité. Sa durée d'utilisation reste limitée aux phases de construction.
- Le tirant permanent reste en charge dans l'ouvrage terminé, parfois pendant des décennies.
Un repère chiffré fixe la frontière. Un tirant scellé provisoire dont la durée de vie dépasse deux ans est requalifié en permanent, avec les exigences qui vont avec. La distinction ne tient pas au vocabulaire, mais à la durée réelle de mise en charge.
Attention à la corrosion sur le long terme
Un tirant ne devient permanent qu'avec une protection anticorrosion renforcée: une gaine autour de l'armature, un coulis de remplissage et un capot sur la tête. La norme distingue la protection de type T, pour les tirants provisoires, et de type P, plus complète, pour les tirants permanents. Un acier laissé nu au contact d'un sol agressif perd sa section au fil des années.
Sur un ouvrage déjà en service, la protection des têtes de tirants fait partie des points suivis par le gestionnaire. Le Cerema décrit ces parois ancrées par tirants et le contrôle de leurs têtes dans son guide d'évaluation des murs de soutènement.
La norme à suivre et le scellement placé loin de la paroi
L'exécution des tirants relève de la norme NF EN 1537, dans son édition de septembre 2013. Elle couvre les tirants scellés au coulis, mis en tension et testés. Elle écarte d'autres procédés qu'on lui associe parfois à tort.
- Le clouage, régi par un autre texte.
- Les pieux travaillant en traction.
- Les ancrages vissés ou mécaniques.
Côté calcul, le dimensionnement suit l'Eurocode 7 et la norme française NF P 94-282 sur les écrans de soutènement. Les règles professionnelles TA 2020, rédigées par le comité français de mécanique des sols (CFMS), réunissent conception, calcul, exécution, contrôle et surveillance. Sur un marché public de travaux, le fascicule 68 du cahier des clauses techniques générales (CCTG) s'ajoute à ce cadre.
Attention au scellement trop proche de la paroi
Le point de vigilance porte sur la stabilité du massif d'ancrage. Si la longueur scellée se trouve trop près de l'écran, le bloc de terrain compris entre les deux glisse d'un coup, tirant emporté avec lui. On vérifie ce risque par la méthode de Kranz, décrite dans le guide du Cerema sur les écrans de soutènement, avec un coefficient de sécurité de l'ordre de 1,5. En pratique, on repousse le scellement derrière la ligne de rupture potentielle.
La pose revient à une entreprise de fondations spéciales, équipée d'une foreuse et d'un vérin de mise en tension. Le calcul, lui, relève d'un bureau d'études géotechniques. Il n'existe pas de prix catalogue pour un tirant: le montant se chiffre au cas par cas, selon le nombre de tirants, leur longueur, la tension de service et les essais prévus.
Questions fréquentes
Qu'est-ce qu'un tirant d'ancrage ?
Comment fonctionne un tirant d'ancrage ?
À quoi sert un tirant d'ancrage ?
Quelle différence entre longueur libre et longueur scellée ?
Qu'est-ce qu'un tirant précontraint ?
Pourquoi fait-on des essais de traction sur les tirants ?
Un tirant d'ancrage soutient-il un terrain à lui seul ?
Existe-t-il des tirants provisoires ?
Comment scelle-t-on un tirant d'ancrage ?
Quelle norme encadre les tirants d'ancrage ?
Combien coûte un tirant d'ancrage ?
Faut-il une étude de sol avant de poser des tirants ?
À retenir
- Un tirant d'ancrage renforce un écran. Il ne soutient jamais un terrain seul.
- Il comprend trois parties: la tête, la longueur libre qui transmet l'effort, la longueur scellée qui ancre au coulis.
- Précontraint, il est tendu dès la pose et retient la paroi avant tout mouvement.
- Chaque tirant passe un essai de traction de réception, prévu par la norme NF EN 1537.
- Un tirant provisoire au-delà de deux ans devient permanent, avec protection anticorrosion.
- Le scellement doit rester loin de l'écran pour éviter l'instabilité du massif d'ancrage.
