Une masse en acier tombe d'une hauteur calibrée, une pointe s'enfonce, on compte les coups. C'est le pénétromètre, l'appareil le plus courant pour reconnaître le terrain d'une maison, parce qu'il va vite et coûte peu. Encore faut-il savoir quel modèle viendra chez vous et comment lire ce qu'il ramène. On détaille les familles d'appareils, la lecture des résultats, les cas où l'accès bloque tout, et l'effet sur le devis.
Sommaire
Les différents pénétromètres ne servent pas au même usage
Un pénétromètre mesure la résistance qu'oppose une matière quand on y enfonce une pointe. La définition est large, et le mot sert donc à désigner des objets très différents. Avant d'aller plus loin, voici ceux qu'on rencontre.
| Appareil | Ce qu'il fait | Où on le croise |
|---|---|---|
| Pénétromètre dynamique | Enfonce une pointe par battage, sans forage préalable, et compte les coups | Étude de sol d'un terrain à bâtir |
| Pénétromètre statique | Pousse la pointe en continu au vérin, à vitesse lente et régulière | Sols mous, profils fins, mesure de l'eau |
| Pénétromètre de poche | Appareil à main qui donne un ordre de grandeur de la résistance en surface | Fond de fouille, contrôle rapide en laboratoire |
| Pénétromètre agricole | Mesure le tassement de la terre cultivée ou la maturité d'un fruit | Agronomie, arboriculture |
Cette page traite du premier, celui qui vient sur un terrain de construction. Il appartient aux reconnaissances menées directement dans le sol, décrites dans le panorama des méthodes de sondage réalisées sur place, aux côtés du pressiomètre et des essais de perméabilité.
L'essai au pénétromètre dynamique se déroule en cinq étapes
Le principe tient en une phrase. Une pointe conique est vissée au bout de tiges métalliques, et on la fait descendre à coups de marteau. Le marteau, ici, s'appelle le mouton.
On repère les réseaux enterrés
Avant tout battage, l'opérateur creuse un avant-trou à la main pour vérifier qu'aucun câble ni aucune canalisation ne passe sous le point de sondage.
On dresse les tiges à la verticale
La pointe est posée au fond de l'avant-trou, les tiges sont alignées, le mât est calé bien droit.
Le mouton frappe en chute libre
La masse tombe toujours de la même hauteur sur l'enclume. L'énergie d'un coup vaut le poids du mouton multiplié par la hauteur de chute.
On note les coups par tranche
L'opérateur relève le nombre de coups nécessaires pour descendre de 10 cm, ou de 20 cm selon la famille d'appareil.
On s'arrête à la profondeur visée ou au refus
Le sondage descend mètre après mètre jusqu'à la cote demandée, ou jusqu'à un terrain si dur que la pointe n'avance plus.
Le résultat se lit sans effort. Sur un sable lâche, la pointe plonge et trois ou quatre coups suffisent. Sur un gravier compact, le compteur s'affole. Et sur une couche d'argile molle, on descend parfois presque sans frapper.
Le pénétromètre dynamique existe en quatre familles, du léger au super-lourd
La norme européenne définit quatre types d'essai selon les caractéristiques du matériel : masse du mouton, hauteur de chute, diamètre et surface de la pointe. Du plus léger au plus lourd, on passe d'un outil porté à la main à un engin sur chenilles.
Ce que la norme fixe pour le DPL, le DPM, le DPH et le DPSH
| Type | Mouton | Chute | Pointe | Énergie par coup | Lecture |
|---|---|---|---|---|---|
| Léger (DPL) | 10 kg | 0,50 m | 10 cm² | environ 49 J | coups par 10 cm |
| Moyen (DPM) | 30 kg | 0,50 m | 15 cm² | environ 147 J | coups par 10 cm |
| Lourd (DPH) | 50 kg | 0,50 m | 15 cm² | environ 245 J | coups par 10 cm |
| Super-lourd (DPSH-B) | 63,5 kg | 0,75 m | 20 cm² | environ 467 J | coups par 20 cm |
La norme impose dans tous les cas une pointe en acier dont l'angle au sommet vaut 90 degrés, récupérable ou perdue. Le super-lourd existe en deux variantes, A et B, qui se distinguent par la hauteur de chute et la section de la pointe. Plus l'énergie grimpe, plus l'appareil traverse des terrains compacts.
Bon à savoir : la norme recommande une plage de lecture, de 3 à 50 coups par tranche de 10 cm pour le léger, le moyen et le lourd, de 5 à 100 coups par tranche de 20 cm pour le super-lourd. Hors de ces bornes, l'interprétation perd de sa finesse. Dans une argile molle, l'opérateur note alors l'enfoncement obtenu par coup plutôt que le nombre de coups.
Certains appareils mesurent l'énergie de chaque coup

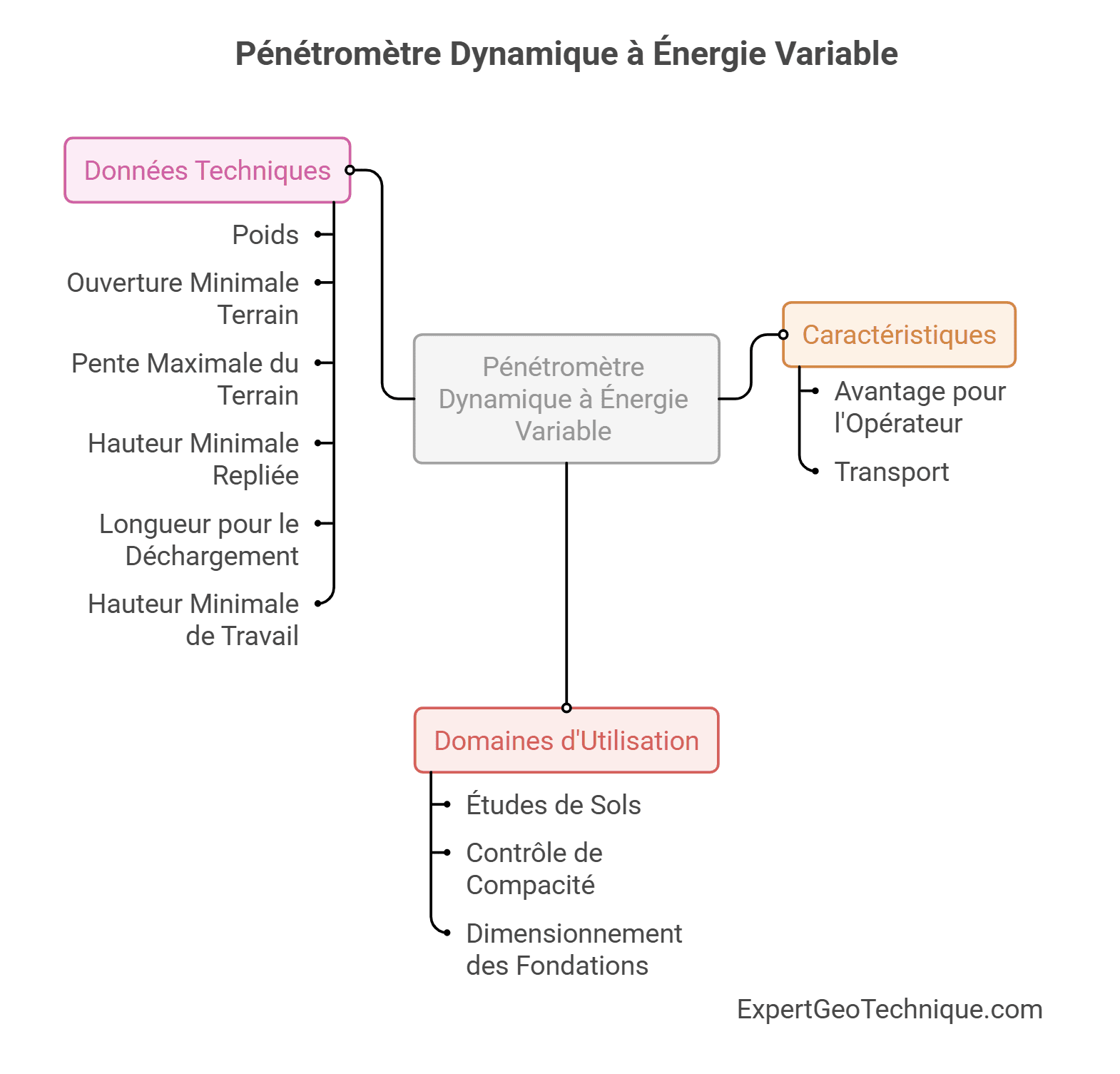

À côté des machines qui frappent toujours pareil, une autre génération enregistre l'énergie réellement transmise aux tiges à chaque impact. Le battage reste identique. C'est la mesure qui change.
- Un modèle portatif à énergie variable, battu au marteau, se transporte à la main par une ou deux personnes.
- Un modèle super-lourd sur chenilles adapte sa hauteur de frappe à la dureté rencontrée.
- Après traitement des mesures, ces systèmes restituent des paramètres de résistance directement exploitables, ce qui limite l'influence de l'opérateur sur le résultat.
Le choix relève du bureau d'études, pas du client. On retrouve ces machines aux côtés des tarières et des sondeuses dans le matériel qu'un géotechnicien amène sur un chantier.
Un pénétromètre manuel passe là où l'engin lourd n'entre pas
Voilà le point que personne n'anticipe. Un pénétromètre lourd arrive sur remorque ou sur chenillard. Il lui faut un passage, un sol qui porte, et de la place pour relever le mât. Beaucoup de parcelles ne l'offrent pas.
Les situations qui imposent en général un matériel léger ou démontable
- Jardin clos derrière un portillon d'un mètre, sans accès véhicule à l'arrière de la maison.
- Cour intérieure en centre ancien, avec un porche bas comme unique entrée.
- Cave ou vide sanitaire, quand le sondage vise les fondations existantes.
- Forte pente où un engin sur roues ne tiendrait pas en position.
- Terrain gorgé d'eau après plusieurs jours de pluie, où un chenillard s'enliserait.
La contrepartie est franche. Un appareil léger frappe avec moins d'énergie, donc il bute plus tôt sur les horizons compacts. Sur un terrain à galets ou à silex, le sondage s'arrête parfois à moins de deux mètres, alors qu'un lourd serait passé au travers.
À préparer avant l'intervention sur le terrain
- Dégager les points de sondage. Le débroussaillage et l'accès restent à la charge du client dans la plupart des contrats.
- Signaler par écrit les réseaux privés enterrés : arrivée d'eau, gaine électrique du portail, fosse, drain, cuve.
- Mesurer la largeur du passage le plus étroit et la hauteur libre sous le porche ou la charpente.
- Prévenir que des traces resteront sur la pelouse ou les plantations, les investigations laissent des marques.
- Vérifier qui prend en charge les déclarations obligatoires avant travaux à proximité des réseaux.
Un détail qui coûte cher quand on l'oublie : la responsabilité des dégâts sur une canalisation non signalée revient au propriétaire, pas au sondeur.
La résistance de pointe qd mesure la dureté du sol
Le nombre de coups reste une donnée brute, liée à la machine utilisée. Pour comparer deux sondages faits avec deux appareils différents, on convertit ces coups en une grandeur mécanique : la résistance de pointe dynamique, notée qd et exprimée en mégapascals.
Le nombre de coups se convertit en résistance qd
Le calcul repose sur une formule de battage classique, dite formule des Hollandais. Elle relie l'énergie du coup à l'enfoncement obtenu, en tenant compte du poids du mouton, de la hauteur de chute, du poids des tiges et de la surface de la pointe. Plus qd est élevée, plus le sol résiste.
Cette valeur reste une estimation. Elle dépend des hypothèses retenues et ne tient pas compte des pertes d'énergie dans les tiges ni du frottement latéral qui augmente avec la profondeur. Elle oriente le géotechnicien, elle ne remplace pas son interprétation.
Le pénétrogramme se lit couche par couche
En reportant qd en fonction de la profondeur, on obtient une courbe appelée pénétrogramme. Une zone où la courbe s'effondre trahit une couche molle. Une remontée franche signale un horizon compact, souvent le futur niveau d'appui des fondations.
Exemple lisible dans un rapport public : sur le projet d'ascenseur de la mairie de Gargas, dans le Vaucluse, deux essais notés PD1 et PD2 ont été menés suivant la norme NF EN ISO 22476-2. Les valeurs qd restent comprises entre moins de 1 et 2,6 MPa jusqu'à 6 m sur PD1, avec un pic isolé à 9,9 MPa vers 1,4 m sur PD2, sur une épaisseur très limitée. Le rapport précise aussi que les valeurs sous 1 MPa se situent en deçà de la précision de l'appareil. Ce document est consultable en ligne : rapport d'étude géotechnique G2 PRO de la commune de Gargas.
Ce pic à 9,9 MPa illustre un piège de lecture. Une valeur forte sur une seule tranche ne signale pas un bon sol d'appui. Il faut une résistance qui tienne sur plusieurs dizaines de centimètres.
Un refus de pénétromètre n'annonce pas toujours le bon sol
Le refus, c'est l'arrêt du sondage quand la pointe n'avance plus malgré les coups. Le mot revient dans tous les rapports, et il est souvent mal compris.
Sur une fiche de sondage, la cause d'arrêt est d'ailleurs renseignée par l'opérateur en deux cases : arrêt volontaire, ou refus. Dans le premier cas, l'essai a atteint la profondeur prévue au programme. Dans le second, le sol a stoppé la pointe.
Les erreurs de lecture les plus fréquentes
- Prendre un refus pour le substratum alors que la pointe a buté sur un bloc isolé ou un ancien fond de fouille.
- Croire qu'un refus à 2 m interdit de construire. Il indique un horizon dur, rien de plus, et il faut savoir sur quoi.
- Confondre arrêt volontaire et refus, ce qui fausse toute la lecture du pénétrogramme.
- Se fier à un seul point de sondage sur une parcelle où le sol change d'un bout à l'autre.
- Oublier que le frottement des tiges gonfle le résultat en profondeur sur les appareils non corrigés.
La parade est simple. Quand un refus arrive tôt et sans explication, on le recoupe avec un sondage qui ramène de la matière, à la tarière ou en carotté. Le pénétromètre dit où le sol résiste. Il ne dit jamais de quoi il est fait.
Le choix du pénétromètre influe sur le prix de l'étude de sol
Un sondage au pénétromètre n'est presque jamais facturé seul. Il apparaît comme une ligne dans une étude de sol, sous l'intitulé sondages pénétrométriques, et le devis chiffre la mission entière.
| Mission | Place du pénétromètre | Ordre de grandeur |
|---|---|---|
| Étude préalable G1 | Quelques sondages légers pour situer les couches et repérer les zones molles | 800 à 1 500 € |
| Conception G2 avant-projet | Sondages pénétrométriques associés à des essais pressiométriques ou à une tarière | 1 500 à 2 500 € |
Fourchettes indicatives pour une maison individuelle. Le nombre de points, la profondeur visée et l'accès au terrain font varier le montant.
Ce qui fait bouger la ligne sur le devis
- Le nombre de points de sondage répartis sur la parcelle.
- La profondeur demandée au programme d'investigation.
- Le type d'appareil, un chenillard mobilisant plus de matériel et de personnel qu'un portatif.
- Les travaux d'accès, quand il faut ouvrir un passage ou remblayer une zone pour que l'engin tienne.
- L'éloignement de l'agence, le déplacement pesant lourd sur une petite mission.
À nombre de points égal, une campagne au pénétromètre revient nettement moins cher qu'une campagne au pressiomètre. C'est pour cela qu'on l'utilise pour mailler large, quitte à ajouter ensuite deux ou trois essais plus lourds aux endroits sensibles. Ces montants sont dépassés sur les terrains complexes : forte pente, nappe haute, cavités, remblais épais ou parcelle éloignée de l'agence.
Le pénétromètre statique et le pressiomètre complètent l'essai dynamique
Sur une étude de sol, l'essai dynamique côtoie rarement le vide. Chaque méthode apporte une information que les autres ne donnent pas.
| Critère | Dynamique | Statique | Pressiomètre |
|---|---|---|---|
| Avancement de la pointe | Par battage, à coups de mouton | Poussée continue au vérin | Sonde gonflée dans un forage |
| Grandeur mesurée | Résistance qd | Résistance de pointe et frottement | Déformation du sol sous pression |
| Repère l'eau | Non | Uniquement en version piézocône | Non directement |
| Rapidité et coût | Très rapide, peu coûteux | Rapide, coût moyen | Plus lent, plus coûteux |
| Usage principal | Repérer les couches et le sol d'appui | Profil fin et nature des sols | Dimensionner les fondations |
En pratique, le dynamique sert à reconnaître vite et à couvrir toute la parcelle. Quand il faut un profil détaillé, on lui adjoint un essai poussé au vérin, décrit sur la page consacrée au sondage à enfoncement continu et à ses mesures de frottement. Les deux se complètent plus qu'ils ne se concurrencent.
La norme NF EN ISO 22476-2 encadre l'essai de pénétration dynamique
L'essai n'est pas improvisé. Des textes fixent le matériel, le déroulement et le contenu du compte rendu. C'est ce qui rend deux sondages comparables d'un bureau d'études à l'autre.
La reconnaissance de terrain suit la norme européenne de 2005
Publiée en juillet 2005 et toujours en vigueur, elle décrit les types d'appareillage, le mode opératoire et les résultats à présenter. Elle a remplacé deux normes françaises de décembre 1990, aujourd'hui annulées : la NF P 94-114 pour le type A et la NF P 94-115 pour le type B. Un rapport qui cite encore ces anciennes références s'appuie sur un texte périmé. L'ensemble s'inscrit dans l'Eurocode 7, partie reconnaissance et essais géotechniques.
Le contrôle de compactage relève des normes NF P 94-063 et NF P 94-105
Quand le même appareil sert à vérifier un remblai ou une tranchée, ce n'est plus la même norme qui s'applique. La NF P 94-063 traite du pénétromètre dynamique à énergie constante, la NF P 94-105 de celui à énergie variable. Les deux comparent l'enfoncement mesuré à une courbe de référence et à une courbe de refus.
À noter : le pénétromètre dynamique ne dimensionne pas des fondations à lui seul. Il oriente, il repère, il alerte. Le calcul s'appuie sur des paramètres issus d'essais complémentaires et sur l'analyse d'un ingénieur géotechnicien.
Questions fréquentes
Qu'est-ce qu'un pénétromètre
Quels types de pénétromètre existent
Quelle différence entre pénétromètre statique et dynamique
À quoi sert un essai au pénétromètre sur un terrain à bâtir
Quelle différence entre les types DPL, DPM, DPH et DPSH
Quel appareil viendra sur mon terrain
Peut-on sonder un jardin clos, une cave ou une forte pente
Que veut dire un refus de pénétromètre
Que représente la valeur qd exprimée en mégapascals
Un pénétromètre manuel donne-t-il un résultat fiable
Quelle norme encadre l'essai de pénétration dynamique
Le pénétromètre dynamique suffit-il pour construire une maison
À retenir
- Le pénétromètre dynamique enfonce une pointe par battage et compte les coups par tranche de profondeur.
- Quatre familles normalisées : mouton de 10, 30, 50 et 63,5 kg, du portatif au chenillard.
- Sur un terrain clos, en pente ou en cave, seul le matériel léger passe, au prix d'un refus plus précoce.
- La résistance qd, en mégapascals, trace le pénétrogramme et repère les couches molles.
- Un refus signale un obstacle dur, pas obligatoirement le bon sol d'appui.
- Norme de reconnaissance : NF EN ISO 22476-2, en vigueur depuis juillet 2005.
