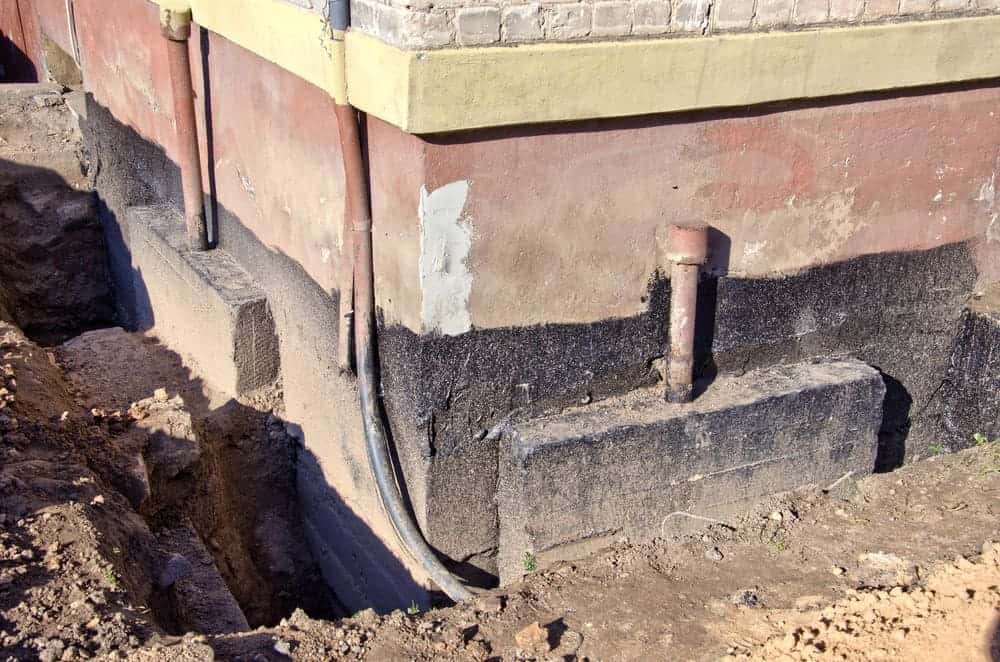

Le NF DTU 13.2 (mai 2020) fixe les règles de mise en œuvre des pieux forés, battus, micropieux et barrettes. C'est le texte de référence quand le sol de surface ne porte pas et qu'il faut descendre en profondeur. On détaille ici le contenu du DTU, ses prescriptions et les contrôles qu'il impose.
Sommaire
- Le DTU 13.2 : fiche d'identité du document
- Fondations profondes : dans quels cas le DTU 13.2 s'applique
- Pieux forés, battus, micropieux : les procédés couverts
- Micropieux type 2, 3 et 4 : ce qui change
- Les contrôles prescrits par le DTU 13.2
- Ce que le DTU 13.2 prescrit pour les matériaux
- DTU 13.1, DTU 13.2, DTU 13.3 : quel DTU pour votre projet
- Ce que le DTU exige du maître d'ouvrage
- Questions fréquentes
Le DTU 13.2 : fiche d'identité du document
Le cadre réglementaire des études de sol est détaillé dans notre page sur la loi ÉLAN et l'étude de sol. Ici, on se concentre sur le DTU lui-même : le texte qui encadre la mise en œuvre des fondations profondes.
| Élément | Détail |
|---|---|
| Référence | NF DTU 13.2 (3e édition) |
| Date | Mai 2020 (homologuée avril 2020) |
| Remplace | Version de 1992 |
| Éditeur | AFNOR / CSTB |
| Objet | Règles de mise en œuvre des fondations profondes (pas de dimensionnement) |
| Dimensionnement | NF P 94-262 (norme de calcul séparée) |
| Statut | Norme française, application volontaire mais constitue les règles de l'art |
Le DTU se compose de trois parties : P1-1 (cahier des clauses techniques, le cœur du document), P1-2 (critères de choix des matériaux) et P2 (clauses administratives spéciales). La version 2020 ne contient plus de partie dimensionnement : pour calculer la capacité portante d'un pieu, il faut se référer à la NF P 94-262.
Fondations profondes : dans quels cas le DTU 13.2 s'applique
Des semelles classiques (DTU 13.1) reposent dans les 2 premiers mètres de sol. Mais quand cette couche est constituée d'argile molle, de remblai, de tourbe ou de vase, elle ne porte pas. Le rapport G2 identifie alors une couche porteuse plus profonde, à 5, 8 ou 15 mètres sous la surface. Pour y transférer les charges du bâtiment, il faut des pieux. C'est là que le DTU 13.2 entre en jeu.
Sur un terrain argileux touché par la sécheresse, les micropieux sont la solution la plus courante pour une maison individuelle. Ils traversent la couche d'argile instable et s'ancrent dans le sol stable en dessous. Pour une maison de 100 m², comptez 15 000 à 40 000 €, davantage pour les configurations complexes.
Bon à savoir : on parle de fondation profonde quand l'élancement dépasse 5, c'est-à-dire quand la profondeur de la fondation est plus de 5 fois supérieure à sa largeur. En dessous de ce seuil, c'est le DTU 13.1 (fondations superficielles) qui s'applique.
Pieux forés, battus, micropieux : les procédés couverts
Le DTU 13.2 couvre quatre familles de fondations profondes. Chacune répond à une norme européenne d'exécution que le DTU complète avec des prescriptions spécifiques au contexte français.
| Procédé | Norme européenne | Principe | Usage courant |
|---|---|---|---|
| Pieux forés et barrettes | NF EN 1536 | On creuse le sol, on coule du béton dans le trou | Immeubles, parkings souterrains, gros bâtiments |
| Pieux avec refoulement du sol | NF EN 12699 | On enfonce un élément préfabriqué dans le sol par battage ou vibration | Sols cohérents, bâtiments industriels |
| Micropieux (types 2, 3 et 4) | NF EN 14199 | Petit diamètre (15-30 cm), foré, armé, injecté | Maisons individuelles, reprises en sous-œuvre, accès difficiles |
| Puits | (DTU uniquement) | Excavation manuelle ou mécanique, remplissage béton | Profondeurs modérées, terrains accessibles |
Attention : les micropieux de type 1 (scellement simple sans injection) ne sont pas couverts par le DTU 13.2. Si un devis mentionne des « micropieux type 1 », le cadre normatif est différent. Le bureau d'études doit détenir une qualification OPQIBI pour réaliser l'étude géotechnique qui dimensionne les pieux.
Micropieux type 2, 3 et 4 : ce que le DTU prescrit
Les micropieux sont les fondations profondes les plus courantes en maison individuelle. Le DTU 13.2 couvre trois types, chacun avec des prescriptions d'injection différentes. Le type 1 (scellement simple) est exclu du DTU.
Type 2 — Scellement gravitaire
Le coulis de ciment est versé par gravité dans le forage. Pas de pression. Le coulis remplit l'espace entre le tube et les parois du trou. Adapté aux sols rocheux ou compacts où l'adhérence naturelle suffit. Le DTU impose un enrobage minimum de 2 cm autour de l'armature.
Type 3 — Injection unique sous pression
Le coulis est injecté une seule fois, sous pression, à travers un tube à manchettes. La pression force le coulis à pénétrer dans le sol, ce qui augmente le frottement latéral. Plus performant que le type 2 dans les sols meubles (sable, limon). Le DTU précise les paramètres d'injection (pression, volume).
Type 4 — Injection répétitive sélective
Le coulis est injecté plusieurs fois, à différentes profondeurs, par des manchettes sélectives. Chaque zone reçoit la quantité adaptée au sol en place. C'est la technique la plus performante et la plus coûteuse. Le DTU détaille les séquences d'injection et les critères d'arrêt.
À noter : le choix du type de micropieu dépend du rapport G2. Le géotechnicien analyse la nature du sol à chaque profondeur et recommande le type d'injection adapté. Un sol argileux profond en zone RGA nécessite généralement un type 3 ou 4.
Les contrôles prescrits par le DTU 13.2
Le DTU 13.2 détaille les contrôles à réaliser pour vérifier la qualité des pieux exécutés. Le type et le nombre de contrôles sont définis dans les pièces du marché, sur la base du rapport G2.
Contrôles prévus par le DTU 13.2
- Courbe de bétonnage. Pendant le coulage de chaque pieu : mesure de la quantité de béton à chaque profondeur. Détecte les cavités, les éboulements de parois ou les surconsommations anormales.
- Essai d'intégrité. Après durcissement : auscultation sonique (ondes à travers le pieu) ou méthode par impédance. Détecte les fissures, vides et étranglements à l'intérieur du béton.
- Carottage de fond de pieu. Sur pieux témoins : forage dans le béton durci pour vérifier la qualité au pied du pieu (contact béton/sol porteur).
- Essai de chargement. Sur pieu témoin : application d'une charge statique ou dynamique pour mesurer la capacité portante réelle du pieu. Vérifie que le pieu porte ce que le calcul prévoyait.
- Prélèvement de béton. Pendant le bétonnage : éprouvettes pour vérifier la résistance du béton (minimum 25 MPa, classe C25/30).
Sur un chantier de maison individuelle avec 8 à 12 micropieux, l'essai d'intégrité porte généralement sur la totalité des éléments. Pour les gros chantiers (immeuble, parking), un échantillonnage est défini par le bureau de contrôle.
Ce que le DTU 13.2 prescrit pour les matériaux
La partie P1-2 du DTU fixe les exigences sur les matériaux. Ces prescriptions s'appliquent à tous les procédés couverts par le DTU.
| Matériau | Prescription DTU 13.2 | Référence normative |
|---|---|---|
| Béton pour pieux | Résistance minimale 25 MPa (classe C25/30), classe d'exposition adaptée au sol | NF EN 206 + annexe nationale |
| Acier pour béton armé | Conforme NF A35-080, soudabilité garantie | NF A35-080 |
| Profilés métalliques | Acier de construction conforme aux normes européennes | Série NF EN 10025 |
| Acier pour micropieux | Tubes de forage et armatures d'injection spécifiques, enrobage minimum 2 cm | Spécifications DTU |
| Coulis de scellement | Ciment conforme NF EN 197-1, rapport eau/ciment adapté au type d'injection | NF EN 197-1 |
DTU 13.1, DTU 13.2, DTU 13.3 : quel DTU pour votre projet
| DTU | Type de fondation | Quand l'utiliser | Exemples |
|---|---|---|---|
| DTU 13.1 | Fondations superficielles | Sol porteur à moins de 3 m, élancement ≤ 5 | Semelles filantes, semelles isolées, radier |
| DTU 13.2 | Fondations profondes | Sol porteur au-delà de 3 m, élancement > 5 | Pieux forés, battus, micropieux, barrettes |
| DTU 13.3 | Dallages | Dalle sur terre-plein (pas une fondation au sens strict) | Dallage industriel, dallage de maison |
En pratique, c'est le rapport G2 qui détermine quel DTU s'applique. Si le géotechnicien constate que le sol porteur est à 1,5 m de profondeur, il recommandera des semelles (DTU 13.1). S'il faut descendre à 6 m pour trouver un sol stable, le projet bascule vers des pieux ou micropieux (DTU 13.2).
Important : le DTU 13.2 constitue les « règles de l'art » pour les fondations profondes. En cas de sinistre, les experts d'assurance vérifient si le DTU a été respecté. Des fondations profondes posées hors DTU exposent à un refus de garantie décennale.
Ce que le DTU exige du maître d'ouvrage
Le DTU 13.2 est clair : avant tout commencement de travaux, le maître d'ouvrage doit fournir à l'entrepreneur les études géotechniques, les niveaux d'eau, le descriptif des ouvrages de fondations, les descentes de charges et le plan des fondations. Sans ces éléments, l'entrepreneur ne peut pas établir son prix ni réaliser les travaux dans les règles de l'art.
Les études géotechniques doivent être conformes à la norme NF P 94-500. C'est la G2 (étude de conception) qui détermine le type de pieu, sa profondeur, son diamètre et le nombre de pieux nécessaires. Le dimensionnement suit la NF P 94-262, qui est l'application nationale de l'Eurocode 7 pour les fondations profondes.
Questions fréquentes
Qu'est-ce que le DTU 13.2 ?
Quand faut-il des fondations profondes au lieu de semelles ?
Quelle différence entre DTU 13.1 et DTU 13.2 ?
Qu'est-ce qu'un micropieu de type 2, 3 ou 4 ?
Le DTU 13.2 exige-t-il une étude de sol ?
Les micropieux type 1 sont-ils couverts par le DTU 13.2 ?
Combien coûtent les fondations profondes pour une maison ?
Quels contrôles sont obligatoires après la pose de pieux ?
Que remplace le DTU 13.2 version 2020 ?
Les fondations profondes nécessitent-elles un bureau de contrôle ?
Quelle classe de béton pour les pieux ?
Le DTU 13.2 s'applique-t-il aux ponts ?
À retenir
- Le DTU 13.2 (mai 2020) fixe les règles de mise en œuvre des fondations profondes : pieux forés, battus, micropieux (types 2, 3, 4) et barrettes.
- Il s'applique quand le sol de surface ne porte pas et qu'il faut descendre chercher une couche stable en profondeur (élancement > 5).
- Le DTU ne dimensionne pas les pieux. Le calcul de la capacité portante relève de la NF P 94-262.
- Le maître d'ouvrage doit fournir les études géotechniques (G2) avant le démarrage des travaux.
- Les contrôles (courbe de bétonnage, essai d'intégrité, carottage) garantissent la qualité des pieux exécutés.
- Pour une maison individuelle, les micropieux coûtent entre 15 000 et 40 000 €.
