Le NF DTU 13.3 (décembre 2021) fixe les règles de conception, de calcul et de mise en œuvre des dallages en béton. Pour une maison individuelle : 12 cm d'épaisseur minimum, treillis soudé ST25C, béton C20/25. On détaille ici les prescriptions du DTU, pourquoi le sol sous votre dalle compte autant que la dalle elle-même, et ce qui sépare un dallage d'une fondation.
Sommaire
- Le NF DTU 13.3 : fiche du document
- Un dallage n'est pas une fondation
- Règles pour la maison individuelle (P1-1-2)
- Dallages industriels et non industriels (P1-1-1)
- Ce que le DTU prescrit pour le béton et la mise en œuvre
- Le sol sous le dallage
- Terre-plein ou vide sanitaire
- Joints et fractionnement
- DTU 13.1, 13.2, 13.3 : quel DTU pour quel ouvrage
- Questions fréquentes
Le NF DTU 13.3 : fiche du document
Le DTU 13.3 fait partie du cadre réglementaire détaillé dans notre page sur la loi ÉLAN et les études de sol. Il est le troisième des trois DTU « fondations » (série 13), mais il ne couvre pas les fondations au sens strict. Il couvre les dallages : la dalle de béton qui repose sur le sol, au rez-de-chaussée de votre maison ou dans un entrepôt.
| Élément | Détail |
|---|---|
| Référence normative | NF DTU 13.3 (indice de classement : P11-213) |
| Date | Décembre 2021 (homologuée novembre 2021 par l'AFNOR) |
| Remplace | NF P 11-213-1, -2 et -3 de mars 2005 + amendement A1 de mai 2007 |
| Nombre de pages | 162 pages (4 parties) |
| Éditeurs | AFNOR / CSTB |
| Objet | Conception, calcul et exécution des dallages en béton à base de liants hydrauliques |
| Statut | Norme française, application volontaire mais constitue les règles de l'art |
| Zone d'application | Toutes zones climatiques, y compris DOM-TOM (tropical, équatorial) |
Les quatre parties du DTU 13.3
| Partie | Intitulé | Ouvrages visés |
|---|---|---|
| P1-1-1 | Cahier des clauses techniques types (CCT) pour tous ouvrages hors maisons individuelles | Entrepôts, usines, ateliers, commerces, bureaux, locaux publics, chambres froides |
| P1-1-2 | CCT des dallages de maisons individuelles | Maisons, garages de véhicules légers attenants, sous-sols (charges d'exploitation ≤ 2,5 kN/m²) |
| P1-2 | Critères généraux de choix des matériaux (CGM) | Béton, acier, armatures, interface (film, isolant), joints (commune aux deux CCT) |
| P2 | Cahier des clauses administratives spéciales types (CCS) | Contrats de travaux, obligations des parties, responsabilités |
Ce que le DTU couvre et ce qu'il exclut
Le DTU 13.3 couvre les dallages désolidarisés (qui ne participent pas à la stabilité du bâtiment), les dallages solidaires, les dallages armés, non armés et fibrés, ainsi que les dallages extérieurs (aire de stockage, béquillage) hors voirie.
Ce qu'il ne couvre PAS : les fondations (semelles, radiers, pieux, qui relèvent des DTU 13.1 et 13.2), les dallages étanches, les voiries au sens des normes NF P 98-170 et NF P 98-086, et les dallages supportant des éléments porteurs de la structure (murs porteurs, poteaux).
Bon à savoir : la révision de 2021 a intégré les Eurocodes pour le calcul (EC2 pour le béton, Eurocode 7 pour le sol) et pris en compte la norme NF P 94-500 de 2013 sur les missions géotechniques G1 à G5. La partie maisons individuelles (P1-1-2) n'a pas été modifiée sur le fond technique par rapport à 2005.
Un dallage n'est pas une fondation
La confusion est fréquente. Les fondations (semelles filantes, micropieux, radier) portent le bâtiment : elles transmettent le poids des murs, des planchers et de la toiture au sol porteur. Un dallage, lui, ne porte rien du bâtiment. Il repose sur le sol et répartit uniquement les charges qu'on pose directement dessus : meubles, cloisons, revêtement de sol.
Si une semelle de fondation cède, le mur au-dessus se fissure et la maison bouge. Si un dallage s'affaisse, le carrelage se fêle, les cloisons se décollent du plafond, les canalisations noyées dans le béton cassent. C'est coûteux, mais la structure du bâtiment tient debout.
Attention : un radier général ressemble à un dallage, mais il porte le bâtiment. C'est une fondation qui relève du DTU 13.1, pas du DTU 13.3. Si votre constructeur parle de « radier », ce n'est pas la même chose qu'un « dallage sur terre-plein ».
Règles pour la maison individuelle (P1-1-2)
C'est la partie du DTU 13.3 qui concerne le plus de particuliers. Elle fixe les prescriptions minimales pour le dallage du rez-de-chaussée, du garage attenant et du sous-sol d'une maison individuelle.
Épaisseur, béton et armature
| Prescription | Valeur DTU 13.3 | Concrètement |
|---|---|---|
| Épaisseur minimale | 12 cm (120 mm) | Avant 2005, on coulait à 8 cm. Le passage à 12 cm réduit les affaissements |
| Classe de béton | C20/25 minimum, conforme NF EN 206+A2/CN | Béton prêt à l'emploi (BPE) recommandé. Si fabriqué sur chantier : 400 kg de ciment/m³ |
| Armature | 0,2 % de la section du dallage, dans chaque sens | Pour 12 cm = 2,4 cm²/ml = treillis soudé ST25C (maille 150 mm, fil Ø 7 mm) |
| Position armature | Nappe unique dans le tiers inférieur de l'épaisseur | Le treillis repose sur des cales, pas posé à même le sol |
| Enrobage | Conforme DTU 21 (minimum 2 cm) | Le béton doit recouvrir l'acier pour éviter la corrosion |
| Fractionnement | Obligatoire si surface > 240 m² ou angle rentrant | Joints de retrait sciés dans les 48 h après coulage |
| Couche de forme | Module de déformation ≥ 30 MPa/m (plaque Ø 75 cm) | Matériaux compactés par couches de 20 cm max |
Dallage désolidarisé ou solidaire
Le DTU prévoit deux types. Le dallage désolidarisé est séparé des murs par un joint en polystyrène. Il bouge indépendamment de la structure. C'est la solution la plus courante en maison individuelle, car elle traite le pont thermique en about de dalle.
Le dallage solidaire est lié aux murs de soubassement par des « U » de fermeture en acier HA 8 mm, espacés de 150 mm, d'une longueur développée de 1,50 m. Il reprend les efforts horizontaux en pied de mur. Mais il nécessite une chape flottante sur isolant pour couper le pont thermique.
Dallages industriels et non industriels (P1-1-1)
La partie P1-1-1 du DTU 13.3 couvre tous les dallages hors maisons individuelles. La version 2021 a fusionné les deux anciennes parties de 2005 (industriels et non industriels) en un seul texte. Les règles sont plus strictes car les charges sont plus lourdes : chariots élévateurs de 5 tonnes, rayonnages de stockage, machines-outils.
| Type de dallage | Épaisseur min. | Béton | Armature |
|---|---|---|---|
| Industriel | 15 cm | C25/30 min., 280 à 350 kg ciment/m³ | Armé ou non armé, Ø max = 1/15 de l'épaisseur |
| Non industriel | 13 cm | C25/30 min., 280 à 350 kg ciment/m³ | 5 cm²/ml par sens (réductible à 3 cm²/ml) |
| Maison individuelle | 12 cm | C20/25 min., 400 kg/m³ si chantier | 0,2 % section, ST25C |
Pour les dallages d'épaisseur entre 13 et 15 cm, les armatures sont disposées en deux nappes calées et écartées. Au-delà de 15 cm, deux nappes sont toujours requises. L'entraxe maximal entre armatures ne dépasse pas deux fois l'épaisseur du dallage.
À noter : les dallages non armés (béton seul, sans treillis) restent autorisés pour les usages industriels si le calcul le justifie. Mais le DTU précise que la fissuration du béton est un phénomène inhérent au matériau : le DTU vise à la limiter, pas à la supprimer.
Ce que le DTU prescrit pour le béton et la mise en œuvre
La partie P1-2 (critères généraux de choix des matériaux) fixe les exigences communes à tous les types de dallages. Le béton doit être conforme à la norme NF EN 206+A2/CN, avec un rapport eau/liant compris entre 0,5 et 0,6.
Vibrage et consistance
En consistance S3 (béton très plastique), le DTU impose un vibrage à l'aiguille vibrante ou à la règle vibrante, en partie courante et le long des coffrages. En consistance S4 (fluide) ou S5 (autoplacant), le vibrage n'est plus nécessaire. Pour une maison individuelle, le BPE (béton prêt à l'emploi livré par camion toupie) est recommandé : le dosage est régulé en centrale, ce qui réduit les erreurs.
Tolérances et cure
Le DTU fixe des tolérances de planéité : 7 mm sous une règle de 2 m pour un dallage destiné à recevoir un revêtement collé (carrelage), et 15 mm pour un revêtement scellé. Les réseaux (canalisations, gaines) intégrés dans le dallage armé ne doivent pas dépasser 1/5 de l'épaisseur, avec un enrobage au moins égal à leur diamètre en partie haute.
La cure du béton après coulage est obligatoire. La surface du dallage frais doit être protégée par un produit de cure, un arrosage ou un film plastique. Sans cure, l'eau du béton s'évapore trop vite, le retrait s'accélère et des fissures apparaissent dès les premiers jours.
Le sol sous le dallage
C'est le lien direct entre le DTU 13.3 et la géotechnique. Un dallage repose sur un empilement de couches : le sol naturel (ou traité), une couche de forme (matériaux d'apport compactés), une interface (film polyéthylène de 150 microns minimum, isolant). Le DTU exige que les caractéristiques de ce support soient connues avant le coulage : portance, compressibilité, sensibilité à l'eau.
Reconnaissance du sol
Pour les maisons jumelées, en bande ou en lotissement, le DTU 13.3 rend la reconnaissance géotechnique obligatoire. Un bureau d'études réalise des sondages et des essais (pressiomètre, pénétromètre) pour qualifier le sol.
Pour une maison individuelle isolée, si le marché n'impose pas d'étude, l'entrepreneur doit mener une enquête : nature du sol, présence d'eau, remblais, anciennes carrières. Il engage sa responsabilité sur cette enquête. Sur un terrain argileux, cette enquête ne suffit généralement pas. La loi ÉLAN impose une étude G1 à la vente du terrain et une G2 à la construction en zone d'exposition au retrait-gonflement des argiles.
Forme et interface
La couche de forme est constituée de matériaux sélectionnés (graves 0/31,5, tout-venant calibré) compactés par couches de 20 cm maximum. Au-delà de 40 cm de remplissage, l'AQC (Agence qualité construction) recommande de préférer un vide sanitaire.
L'interface (lit de sable de 5 cm ou mortier maigre de 3 cm) assure la transition entre la forme et le béton. La mise en place d'un film anticapillaire (polyéthylène 150 microns) est recommandée pour éviter les remontées d'humidité dans le béton.
Important : sur un sol argileux, le DTU 13.3 recommande de préférer un plancher sur vide sanitaire plutôt qu'un dallage sur terre-plein. L'argile gonfle avec l'eau et se rétracte en période de sécheresse, ce qui provoque des mouvements différentiels sous le dallage.
Terre-plein ou vide sanitaire
Deux techniques se partagent le marché du plancher de rez-de-chaussée. Le dallage sur terre-plein coûte moins cher à la construction. Mais les chiffres de sinistralité montrent l'envers du décor.
Selon les données de sinistralité de la construction, le dallage sur terre-plein est trois fois plus sinistrant que le plancher sur vide sanitaire, en rapportant le coût de réparation au nombre de maisons construites. Les causes principales : défaut de compactage de la couche de forme (au pourtour des murs, là où les engins passent mal), remblais mal sélectionnés, remontées d'humidité, tassements liés au retrait-gonflement de l'argile.
Signes d'un dallage qui s'affaisse

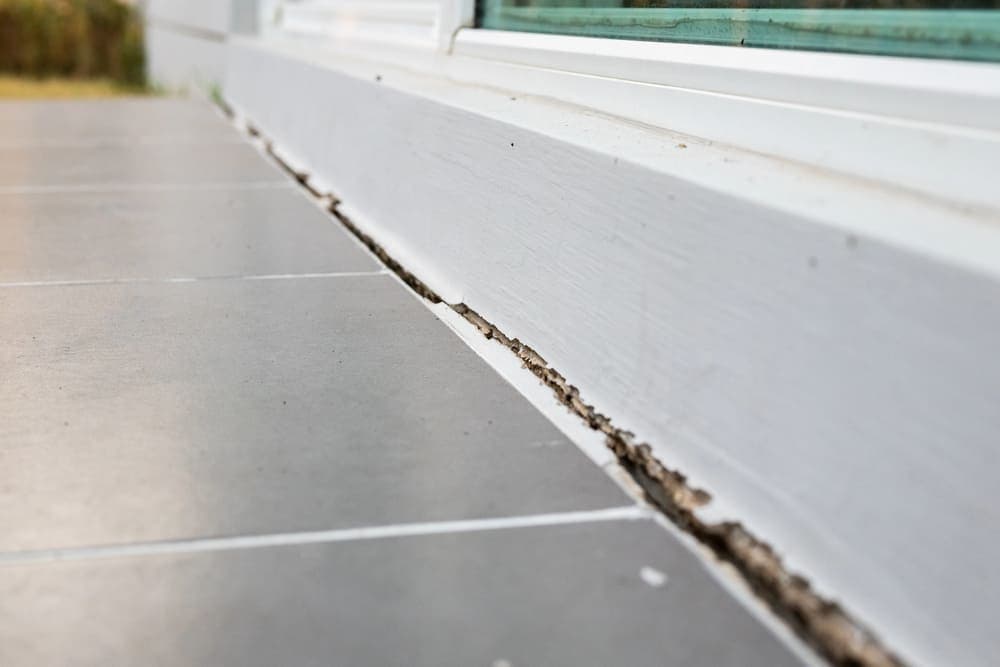

- Le carrelage se fissure le long des murs périphériques, là où le compactage est le plus difficile
- Un jour apparaît entre la plinthe et le revêtement de sol : le dallage tasse au centre ou aux bords
- Des fissures verticales traversent les cloisons intérieures, signe de tassement différentiel sous la dalle
- Une canalisation noyée dans le dallage fuit : le mouvement du béton a cisaillé le tuyau
Le DTU 13.3 a renforcé les prescriptions (12 cm au lieu de 8, ST25C au lieu de ST10, compactage contrôlé à 30 MPa/m) pour réduire cette sinistralité. Mais la qualité d'exécution reste déterminante. Un dallage bien conçu, sur un sol bien préparé, ne pose pas de problème. Et c'est l'étude de sol qui permet de vérifier cette aptitude du terrain.
Joints et fractionnement
Le béton se rétracte en séchant et se dilate avec la chaleur. Sans joints, ces mouvements créent des fissures aléatoires. Le DTU 13.3 impose trois types de joints pour canaliser ces déformations.
| Type de joint | Rôle | Quand le prévoir |
|---|---|---|
| Joint de retrait | Absorbe le retrait du béton au séchage. Scié sur 1/3 de l'épaisseur | Maison : surface > 240 m² ou angle rentrant. Sous 48 h après coulage |
| Joint de dilatation | Absorbe les variations de longueur dues à la température | Dallages extérieurs ou de grande longueur (DTU précise les entraxes) |
| Joint d'isolement | Sépare le dallage des éléments porteurs (poteaux, chaînages, murs de refend) | Toujours, pour tout dallage désolidarisé. Le dallage ne doit pas être entravé |
Le calepinage des arrêts de coulage (l'endroit où on arrête de couler pour reprendre le lendemain) doit être prévu à la conception. Pas improvisé sur le chantier. Les arrêts de coulage coïncident généralement avec un joint de retrait, de dilatation ou d'isolement.
DTU 13.1, 13.2, 13.3 : quel DTU pour quel ouvrage
Les trois DTU de la série 13 couvrent tout ce qui touche le sol dans un bâtiment. Ils ne se remplacent pas : ils se complètent.
| DTU | Ouvrage | Porte le bâtiment | Exemples |
|---|---|---|---|
| DTU 13.1 | Fondations superficielles et semi-profondes (sept. 2019) | Oui | Semelles filantes, semelles isolées, radier général |
| DTU 13.2 | Fondations profondes (mai 2020) | Oui | Pieux forés, pieux battus, micropieux, barrettes |
| DTU 13.3 | Dallages en béton (déc. 2021) | Non | Dallage maison, sol industriel, sol commercial |
En pratique, une maison individuelle mobilise au moins deux de ces DTU : le 13.1 pour les semelles (ou le 13.2 pour les micropieux si le sol l'impose) et le 13.3 pour le dallage du rez-de-chaussée. C'est le rapport G2 du géotechnicien qui détermine le type de fondation, et ses recommandations conditionnent aussi la préparation du sol sous le dallage.
Bon à savoir : le DTU 13.3 constitue les « règles de l'art » pour les dallages. Un dallage réalisé hors DTU expose l'entrepreneur à un refus de garantie décennale en cas de sinistre. L'expert d'assurance vérifiera l'épaisseur, les armatures, le compactage de la forme et les joints.
Questions fréquentes
Qu'est-ce que le DTU 13.3 ?
Quelle épaisseur minimale pour un dallage de maison ?
Un dallage est-il une fondation ?
Quelles armatures pour un dallage de 12 cm ?
Le DTU 13.3 exige-t-il une étude de sol ?
Terre-plein ou vide sanitaire : lequel choisir ?
Pourquoi un dallage fissure-t-il ?
Qu'est-ce qu'un dallage désolidarisé ?
Quand faut-il des joints dans un dallage de maison ?
Quelle différence entre DTU 13.1 et DTU 13.3 ?
Quelle épaisseur pour un dallage industriel ?
Que remplace la version 2021 du DTU 13.3 ?
À retenir
- Le NF DTU 13.3 (décembre 2021, NF P 11-213, 162 pages) fixe les règles des dallages en béton. Un dallage ne porte pas le bâtiment.
- Épaisseurs minimales : 12 cm (maison), 13 cm (non industriel), 15 cm (industriel).
- Maison individuelle : béton C20/25, treillis soudé ST25C (0,2 % de la section), nappe unique dans le tiers inférieur.
- Le DTU exige de connaître le sol. Reconnaissance géotechnique obligatoire pour les maisons jumelées et les lotissements.
- Le dallage sur terre-plein est 3 fois plus sinistrant que le vide sanitaire (données de sinistralité de la construction). Sur sol argileux, le DTU recommande le vide sanitaire.
- Joints de retrait obligatoires au-delà de 240 m², sciés sous 48 h. Joints d'isolement autour de tous les éléments porteurs.
