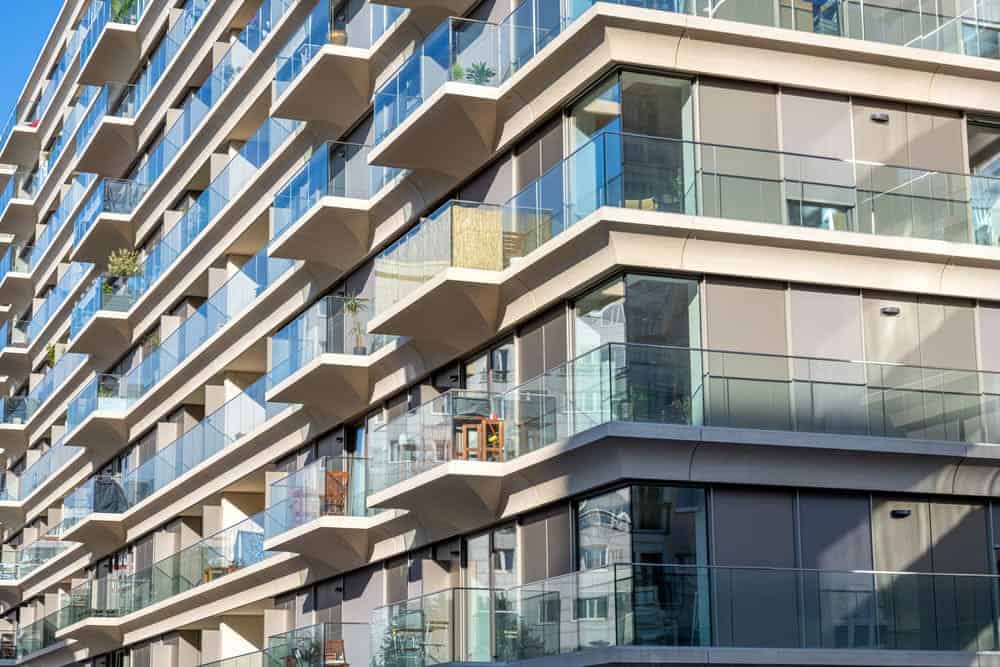

Construire un immeuble de quatre ou cinq étages, ce n'est pas la même chose qu'une maison. Les charges transmises au sol sont nettement plus lourdes, les fondations descendent souvent entre 10 et 20 mètres, et le parking traverse fréquemment la nappe d'eau.
Cette page explique ce qui change côté étude de sol pour un immeuble d'habitation collectif, de la première reconnaissance du terrain jusqu'au suivi du chantier.
Sommaire
- L'étude de sol détaillée, pièce maîtresse du projet
- Quand passer aux pieux et lesquels choisir
- Parking en sous-sol : gérer l'eau de la nappe
- Soutenir la fouille pendant le terrassement
- Surveiller les bâtiments voisins
- Logement social et habitat inclusif
- Les étapes de l'étude de sol, de la reconnaissance au chantier
- Pièges à éviter et astuces pour le budget
- Outils gratuits pour préparer la consultation
- Questions fréquentes
L'étude de sol détaillée, pièce maîtresse du projet
Pour un immeuble d'habitation collectif, l'étude de sol se déroule en plusieurs étapes successives. La pièce la plus importante est l'étude géotechnique dite « de conception en phase projet », appelée G2 PRO dans la norme française NF P 94-500.
Concrètement, elle traduit la coupe du sol observée sur le terrain en plan de fondations dimensionné poste par poste.
Sans elle, le visa du bureau de contrôle technique reste suspendu, l'assurance dommages-ouvrage conditionne fréquemment son accord à sa production, et les tirages bancaires s'en trouvent retardés en cascade.
Attention à ne pas confondre les articles du Code de la construction. L'article L.132-6 que l'on voit beaucoup cité ne vise que les bâtiments « ne comportant pas plus de deux logements ».
Pour un immeuble collectif de trois logements ou plus en zone argileuse moyenne ou forte, c'est l'article L.132-7 du Code de la construction qui s'applique. Le constructeur doit alors suivre soit une étude géotechnique de conception (G2 PRO en pratique), soit les techniques particulières de l'arrêté du 22 juillet 2020. L'ancienne numérotation L.112-22 n'est plus valable depuis le 1er juillet 2021.
Lorsque l'opération se monte en vente en l'état futur d'achèvement, le volet juridique propre au promoteur (garantie d'achèvement, dommages-ouvrage, sanctions de l'article L.243-3 du Code de la construction) prend de l'importance et fait l'objet d'une approche dédiée à la promotion immobilière.
L'immeuble d'habitation partage avec les autres typologies de construction (maison individuelle, surélévation, lotissement, agrandissement) un socle commun d'études de sol selon le type de projet, mais s'en distingue par des charges au sol nettement plus lourdes et une G2 PRO presque toujours nécessaire.
Trois interlocuteurs qui exigent la G2 PRO
- Le bureau de contrôle technique (Apave, Socotec, Bureau Veritas, Qualiconsult ou équivalent) doit viser la conception. Sans G2 PRO conforme, les missions Solidité et Sécurité ne sont pas délivrées.
- L'assurance dommages-ouvrage couvre le maître d'ouvrage pendant dix ans après réception. En zone argileuse, son accord est subordonné à la production d'une étude géotechnique de conception.
- La banque ou le bailleur qui finance l'opération. Le déblocage par tirages successifs est lié au visa du contrôleur technique, lui-même lié à la G2 PRO.
Côté charges, l'écart est net. Une maison de plain-pied transmet de l'ordre de 50 à 100 kPa sous semelles. Un immeuble R+5 en béton armé monte fréquemment entre 200 et 500 kPa selon le système porteur.
Sur sol courant, les semelles superficielles trouvent souvent leur limite à partir de R+3 ou R+4, et beaucoup plus tôt sur sols compressibles. À l'inverse, un R+5 sur roche saine reste possible sur semelles renforcées.
La G2 PRO tranche en fonction de la capacité portante calculée selon Eurocode 7, pas du seul nombre d'étages.
Le contenu d'une G2 PRO immeuble
Un rapport G2 PRO bien fait pour un immeuble collectif tient sur cinq éléments-clés. Si l'un d'eux manque, le bureau de contrôle redemandera des compléments.
| Élément | Ce qu'il doit contenir |
|---|---|
| Modèle géologique du site | Coupes lithologiques par sondage, repérage des couches porteuses et compressibles, identification d'éventuels remblais ou cavités. |
| Reconnaissance sur le terrain | Sondages destructifs avec essais pressiométriques Ménard, pénétromètres CPT en complément sur sols sableux. En pratique courante, un sondage tous les 150 à 300 m² d'emprise selon la complexité du sol et le risque, sans ratio normatif fixe imposé par la NF P 94-500. |
| Essais en laboratoire | Granulométrie, limites d'Atterberg sur les argiles, essais œdométriques sur sols compressibles, essais triaxiaux pour la stabilité du soutènement. |
| Caractérisation de la nappe d'eau | Niveau mesuré sur quatre saisons par piézomètres, perméabilité par essais Lefranc ou Lugeon, chimie de l'eau (pH, sulfates, chlorures) pour la classe d'exposition du béton. |
| Pré-dimensionnement des fondations | Type et dimensions des fondations, capacité portante selon Eurocode 7, tassements absolus et différentiels, principe de soutènement et de gestion d'eau. |
Une G2 PRO immeuble en pratique
Le contenu de l'étude varie surtout avec la profondeur et le nombre de sondages, le nombre de niveaux de sous-sol et la complexité du contexte (mitoyenneté, sols pollués, nappe haute).
| Programme | Sondages courants |
|---|---|
| R+2 sans parking | 3 à 5 sondages, 10 à 15 m de profondeur |
| R+3 à R+5 + 1 niveau parking | 5 à 8 sondages, 15 à 20 m de profondeur |
| R+5 à R+7 + 2 niveaux parking | 8 à 12 sondages, 20 à 30 m de profondeur |
| R+7 et plus + paroi profonde | 12 à 20 sondages, 25 à 50 m de profondeur |
Le délai courant pour une G2 PRO immeuble se situe entre 4 et 10 semaines. La phase terrain (sondages, mise en place des piézomètres) prend 1 à 3 semaines. La phase laboratoire dure 2 à 4 semaines (œdomètres et triaxiaux sont les essais les plus longs). La rédaction du rapport et les calculs prennent encore 1 à 3 semaines.
Quand passer aux pieux et lesquels choisir
Le passage aux fondations profondes ne se décide pas sur un seuil d'étages, mais sur la capacité portante du sol comparée aux charges du bâtiment. La G2 PRO arbitre cas par cas.
En pratique, sur sols urbains courants, le passage devient fréquent à partir de R+3 ou R+4, mais on rencontre aussi des R+5 sur semelles renforcées en roche saine et des R+1 sur pieux en alluvions molles.
La question n'est plus « semelles ou pieux », mais « quel type, à quelle profondeur, pour quelle capacité portante ». Les pieux sont régis par le DTU 13.2 et la norme NF P 94-262, norme d'application de l'Eurocode 7.
Six situations qui imposent les pieux
- Charge au sol supérieure à la capacité portante des semelles, calculée selon Eurocode 7. En clair, au-delà de 200-300 kPa sur sol limoneux courant.
- Couche porteuse (rocher sain, sable dense, argile très consistante) située à plus de 2,50 mètres sous le terrain naturel.
- Sols compressibles en surface : vases du littoral atlantique, tourbes en zone humide, remblais récents, argiles molles des plaines alluviales.
- Risque de tassements différentiels entre zones de portance hétérogène, par exemple substratum affleurant d'un côté et alluvions de l'autre.
- Cavités souterraines détectées : anciennes carrières, dissolution de gypse en Île-de-France, karst dans les régions calcaires (Bourgogne, Causses).
- Sismicité 4 ou 5 outre-mer (Antilles, Guadeloupe, Martinique, Mayotte) : l'Eurocode 8 impose un ancrage profond contre la liquéfaction.
Bon à savoir. Le passage aux pieux ne se décide pas sur un seuil universel R+3 ou R+5. Il dépend de la capacité portante calculée selon Eurocode 7 à partir des essais pressiométriques ou pénétrométriques. La G2 PRO arbitre cas par cas. Un R+2 sur tourbe peut nécessiter des pieux, alors qu'un R+5 sur calcaire sain s'appuie sur des semelles renforcées.
Les six familles de pieux à connaître
| Type de pieu | Diamètre | Profondeur | Usage typique |
|---|---|---|---|
| Foré à la tarière | 600 à 1 500 mm | 8 à 30 m | R+5 à R+10+, charges fortes, sol cohérent stable. |
| Foré sous boue bentonitique | 800 à 1 500 mm | 10 à 40 m | Sols sableux ou présence de nappe haute. Indispensable en sols alluvionnaires. |
| Battu | 250 à 600 mm | 8 à 25 m | Profilés acier ou béton préfabriqué. Sols sableux, charges moyennes. |
| Vissé | 100 à 400 mm | 4 à 15 m | Petits immeubles R+1 à R+3, accès difficile, terrain forestier. |
| Micropieu | 100 à 250 mm | 6 à 20 m | Reprise en sous-œuvre, surélévation, accès limité (cœur d'îlot, sous-sol). |
| Barrette | section rectangulaire | 15 à 50 m | Tours et immeubles de grande hauteur, charges très fortes. |
| Inclusion rigide | 250 à 450 mm | 4 à 12 m | Renforcement d'un sol compressible sous radier général. Très utilisée en zones alluviales (Loire, Garonne, Rhône, Seine). |
Ce que mesure le pressiomètre
La capacité portante d'un pieu se calcule par la méthode pressiométrique de l'Eurocode 7, à partir des essais Ménard pratiqués tous les mètres dans les sondages. Le pressiomètre mesure deux paramètres : la pression limite Pl (au-delà de laquelle le sol cède) et le module pressiométrique EM (la déformabilité du sol).
Concrètement, plus la pression limite Pl est élevée, plus chaque pieu peut reprendre de charge. Le nombre de pieux par poteau du bâtiment se déduit ensuite des descentes de charges calculées par le bureau d'études structure. C'est l'articulation entre la G2 PRO (géotechnique) et la BET structure (béton armé) qui fait la qualité du dimensionnement final.
Le poste fondations profondes est lourd dans un budget travaux, mais reste secondaire par rapport au gros œuvre global. Pour une surélévation par reprise en sous-œuvre, les micropieux deviennent quasi incontournables car ils acceptent les accès très réduits.
Parking en sous-sol : gérer l'eau de la nappe
Ajouter un parking sous l'immeuble, c'est souvent descendre les fondations sous le toit de la nappe d'eau.
En zone urbaine dense et en plaine alluviale (vallée du Rhône, vallée de la Garonne, bassin de la Loire, bassin de la Seine), la nappe se situe fréquemment entre 1 et 5 mètres sous le terrain naturel, avec un battement saisonnier qui peut atteindre 2 mètres.
Dès un niveau de parking en sous-sol, l'eau devient un enjeu central du dimensionnement. La profondeur réelle dépend de la géologie locale et du relief, à vérifier sur les données Hub'Eau avant de lancer la consultation.
Les trois techniques de cuvelage
Le DTU 14.1 « Travaux de cuvelage » (version novembre 2020) définit trois solutions techniques selon le niveau de protection recherché. Le choix dépend de la hauteur d'eau, de l'usage des locaux et du bilan technico-économique.
| Technique | Principe | Domaine d'emploi |
|---|---|---|
| Cuvelage à structure relativement étanche | Béton de qualité, voile et radier conçus pour résister à la pression d'eau. Léger passage d'eau toléré (0,5 L/m²/jour en moyenne annuelle, jusqu'à 2 L/m²/jour ponctuellement). | Hauteur d'eau jusqu'à 8 m. Parkings et locaux techniques sans exigence de sécheresse. |
| Cuvelage avec revêtement d'imperméabilisation | Mortier hydrofuge, résine ou minéralisation de surface appliqués sur le voile intérieur. Bloque l'eau liquide, perméable à la vapeur d'eau. | Locaux non nobles : parkings, caves, locaux techniques. Revêtement accessible pour l'entretien. |
| Cuvelage avec revêtement d'étanchéité | Membrane bicouche bitume modifié SBS ou monocouche PVC-P en extrados. Étanche à l'eau liquide et à la vapeur. | Obligatoire pour les locaux nobles (logements, commerces, bureaux). Interdit dans les locaux inondables. |
Une option plus légère existe : drainer en permanence par tranchée drainante et relevage par pompage. Investissement initial modeste, mais la pompe doit fonctionner sans interruption. Son arrêt sur quelques heures suffit à inonder le parking. Solution viable uniquement sur sols à perméabilité modérée et avec maintenance rigoureuse.
Ce que la G2 PRO doit produire pour le cuvelage
- La piézométrie sur quatre saisons, avec les niveaux bas, haut et exceptionnel selon les terminologies du DTU 14.1. Sans ces trois cotes, impossible de dimensionner correctement le voile.
- La perméabilité du sol, mesurée par essai de pompage ou essai Lefranc. Donnée d'entrée du calcul de débit pendant terrassement.
- La chimie de l'eau : pH, sulfates, chlorures. Ces analyses déterminent la classe d'exposition du béton (XA1, XA2, XA3, ou XS en bord de mer).
- La stabilité du fond de fouille avec vérification du risque de renard hydraulique en sol sableux sous nappe.
Cas particulier littoral. En bord de mer, l'eau de nappe est saumâtre voire saline. Le béton du cuvelage est conçu en classe d'exposition XS3 (zone de marnage) ou XS2 (immergé en permanence). Les armatures sont parfois galvanisées ou remplacées par de l'inox sur les zones critiques.
Pour les projets bordant la Manche, l'Atlantique ou la Méditerranée, la G2 PRO intègre systématiquement un volet chimie de l'eau et un volet stabilité face à l'érosion du trait de côte.
Soutenir la fouille pendant le terrassement
Dès qu'une fouille dépasse 1,50 à 2 mètres en mitoyenneté ou en bordure de voirie, le talus naturel cède sous la poussée des terres. Un soutènement provisoire ou définitif devient obligatoire.
En France, la justification de tous les écrans de soutènement relève de la norme NF P 94-282, norme d'application nationale de l'Eurocode 7. Elle couvre la paroi moulée, les palplanches, la berlinoise, la parisienne et les parois de pieux sécants.
Six familles de soutènement
| Type | Principe | Profondeur |
|---|---|---|
| Paroi berlinoise | Profilés métalliques verticaux espacés de 1,50 à 2,50 m, ancrés en pied, avec blindage horizontal en bois ou béton entre profilés. | 2 à 12 m |
| Paroi parisienne | Berlinoise renforcée par tirants d'ancrage horizontaux ou inclinés, scellés au coulis dans le sol stable. | 4 à 15 m |
| Paroi moulée | Béton coulé en place dans une tranchée tenue ouverte par boue bentonitique. Reste comme paroi définitive du parking. Étanche à l'eau. | 8 à 50 m |
| Paroi clouée | Massif de sol stabilisé en place par tirants courts horizontaux. Adapté aux sols cohérents stables. | 3 à 10 m |
| Palplanches | Profilés métalliques battus ou vibro-foncés dans le sol. Étanches à l'eau, déplaçables et réutilisables. | 3 à 15 m |
| Paroi micro-berlinoise | Variante avec micropieux entre profilés métalliques. Adaptée aux accès limités et sols difficiles. | 3 à 8 m |
Berlinoise ou parisienne : la nuance qui change tout
La confusion entre les deux est fréquente. La différence tient à un seul élément technique, mais qui change radicalement le champ d'emploi.
La paroi berlinoise est composée de profilés verticaux espacés, avec blindage horizontal en bois ou béton entre profilés. Elle tient en porte-à-faux, ce qui limite sa hauteur économique à 6-8 mètres en sol courant.
La paroi parisienne reprend le même principe, mais y ajoute des tirants d'ancrage horizontaux ou inclinés scellés au coulis dans le sol stable au-delà du coin de poussée. Ces tirants permettent d'aller plus profond (jusqu'à 15 m) ou de réduire la déformation en tête en mitoyenneté stricte. Le surcoût des tirants se justifie dès qu'une berlinoise simple risquerait de fissurer le voisin.
Quelle paroi pour quelle situation. Fouille 4 à 6 m hors d'eau, sans mitoyenneté sensible : berlinoise, la plus économique. Fouille 6 à 12 m en mitoyenneté stricte d'un immeuble ancien : parisienne avec tirants.
Parking sur 2 ou 3 niveaux en nappe phréatique, ou tour : paroi moulée, qui sert de soutènement provisoire et de paroi définitive. Fouille en nappe peu profonde et déplaçable : palplanches, qui s'extraient en fin de chantier.
Surveiller les bâtiments voisins
Un immeuble collectif se construit presque toujours en mitoyenneté. Centre-ville historique, dent creuse dense, renouvellement urbain : les terrassements, le battage des palplanches, le pompage de la nappe et l'exécution des pieux génèrent des vibrations, des tassements et des déformations qui se propagent au sol environnant.
Les bâtiments voisins peuvent se fissurer si la procédure n'est pas maîtrisée.
Aucun texte n'impose formellement un constat d'huissier, mais c'est devenu un standard professionnel attendu par les bureaux de contrôle et les assureurs. La responsabilité du maître d'ouvrage peut être engagée sur le fondement de l'article 1242 du Code civil (responsabilité du fait des choses) ou de la théorie des troubles anormaux du voisinage.
La procédure standard en quatre phases
-
1
Constat d'huissier avant chantier
L'huissier visite contradictoirement chaque bâtiment voisin, photographie chaque façade en haute définition, relève les fissures préexistantes par cartographie, mesure les ouvertures avec jauges, dresse procès-verbal.
-
2
Pose des instruments de surveillance
Inclinomètres dans le sol au pourtour de la fouille, cibles topographiques laser sur les façades voisines, capteurs de vibrations en cas de battage de palplanches ou de démolition, piézomètres pour suivre la nappe pendant les pompages.
-
3
Suivi pendant chantier en mission G3
Mesures hebdomadaires ou bi-hebdomadaires selon la sensibilité. Les seuils d'alerte ne sont pas réglementaires : ils sont fixés contractuellement avant chantier dans le cahier des charges G3, en fonction de la fragilité du voisin.
À titre indicatif, 5 mm de tassement absolu en alerte et 10 mm en arrêt sont des valeurs couramment retenues, à ajuster pour un bâtiment ancien ou classé.
Pour les vibrations, la référence usuelle est la norme allemande DIN 4150-3 : entre 5 et 20 mm/s pour les bâtiments résidentiels selon la fréquence, valeurs plus basses pour les bâtiments sensibles ou historiques.
-
4
Constat d'huissier après chantier
Visite contradictoire identique à la phase 1, comparaison avec l'état initial, inventaire des fissures éventuellement apparues, procès-verbal final. Ce document sert de référence en cas de contentieux ultérieur.
Les signaux d'alerte à surveiller pendant le chantier
Anomalies qui doivent déclencher une investigation immédiate
- Apparition d'une fissure neuve sur une façade voisine, en cours de chantier, qui n'était pas répertoriée par le constat initial.
- Tassement supérieur à 5 mm mesuré sur une cible topographique entre deux relevés successifs.
- Dépassement des seuils de vibrations définis avant chantier selon le bâtiment et la fréquence, lors du battage de palplanches ou de l'extraction d'un pieu.
- Désaffleurement d'un seuil de porte ou d'une marche dans un bâtiment voisin, signe de tassement différentiel.
- Coincement ou jeu inhabituel d'une porte ou d'une fenêtre dans un appartement voisin.
- Inclinaison anormale mesurée par l'inclinomètre dans le sol au pied de la fouille, supérieure à 1/1 000.
En cas d'alerte, la procédure prévoit l'arrêt du terrassement et la réunion en urgence du maître d'ouvrage, de l'entreprise, du bureau d'études géotechniques en mission G3 et du contrôleur technique.
Selon la cause identifiée (vibrations, pompage, déformation paroi), des mesures correctives sont décidées : ralentissement du rythme, ajout de tirants supplémentaires, étanchéification du fond de fouille, voire confortement préventif du voisin par micropieux.
Logement social et habitat inclusif
Le logement social est l'un des principaux donneurs d'ordre d'immeubles collectifs neufs en France. Selon le Service des données et études statistiques du ministère, environ 71 300 logements sociaux ont été mis en location pour la première fois entre janvier 2024 et janvier 2025.
La commande passe par des bailleurs structurés, souvent via marché public, avec une demande fréquente de qualification OPQIBI 1002 sur les programmes complexes, sans qu'elle soit imposée formellement par les textes.
Qui commande les études côté logement social
Sans entrer dans le détail juridique, les maîtres d'ouvrage se répartissent en quatre familles principales.
- Office public de l'habitat (anciennement OPHLM) : établissement public local rattaché à une commune, un département ou un groupement de communes. Très présent sur le locatif social et la rénovation urbaine.
- Entreprise sociale pour l'habitat (ancienne SA HLM) : société anonyme à statut spécial. Active sur le logement conventionné et l'accession sociale.
- Société d'économie mixte locale : capital mixte public-privé. Porte habitat, aménagement, équipements publics et opérations mixtes.
- Coopératives HLM et bailleurs associatifs : accession sociale coopérative, habitat inclusif, résidences sociales, foyers jeunes travailleurs.
Une part importante du logement social neuf passe désormais par l'achat en vente en l'état futur d'achèvement auprès d'un promoteur privé. Le promoteur réalise lui-même l'étude géotechnique et la transmet au bailleur. Les opérations en maîtrise d'ouvrage directe restent fréquentes en cœur de bourg, sur les opérations spécifiques (seniors, handicap) et dans les territoires détendus.
L'habitat inclusif, un cadre récent
L'habitat inclusif est un mode d'habiter pour personnes handicapées ou âgées qui combine logement individuel autonome, espaces communs (cuisine partagée, salon, jardin) et projet de vie sociale partagé.
Le cadre est posé par l'article 129 de la loi ÉLAN du 23 novembre 2018, complété par la loi du 7 août 2020 qui crée l'aide à la vie partagée. Un programme type compte 12 à 30 logements en R+1 à R+3, parfois sans parking pour tenir le budget.
Du strict point de vue géotechnique, l'habitat inclusif ne diffère pas d'un immeuble collectif de même gabarit. Les fondations, le soutènement et la gestion de la nappe relèvent des mêmes règles.
Trois exigences renforcent toutefois le cahier des charges : l'acoustique des logements (Nouvelle Réglementation Acoustique issue de l'arrêté du 30 juin 1999, désolidarisation des planchers), l'accessibilité généralisée à tous les logements et l'économie de moyens pour rester sous les plafonds des aides à la pierre.
Bon à savoir pour un maître d'ouvrage public. La commande passe presque toujours par une procédure de marché public.
Trois régimes selon la valeur du besoin : dispense de publicité pour les petits montants, procédure adaptée jusqu'aux seuils européens en vigueur, procédure formalisée au-delà. Les seuils 2026-2027 sont fixés par le décret n° 2025-1386 du 29 décembre 2025 et publiés sur service-public.gouv.fr.
Sur les programmes complexes (sous-sol, fondations profondes, sols pollués), la qualification OPQIBI 1002 est souvent posée comme critère de sélection, sans être une obligation formelle. L'adhésion à l'Union Syndicale Géotechnique est un signal complémentaire de sérieux souvent regardé.
Les étapes de l'étude de sol, de la reconnaissance au chantier
L'étude de sol d'un immeuble d'habitation collectif ne se résume jamais à un seul rapport. Elle suit une séquence d'étapes successives, codifiées par la norme NF P 94-500 sous les sigles G1 à G5. Chaque étape correspond à un moment du projet, un livrable et un payeur différents.
Le calendrier standard
| Phase | Mission | Objet |
|---|---|---|
| Vente du terrain | G1 PGC (selon cas) | Modèle géologique préliminaire, à la charge du vendeur en zone argileuse pour les terrains à bâtir destinés à des bâtiments d'au plus deux logements. |
| Avant-projet | G2 AVP | Faisabilité technique, principes constructifs, premières orientations fondations et soutènement. |
| Projet | G2 PRO | Pré-dimensionnement détaillé des fondations, du soutènement et du cuvelage. Pièce socle du dossier de permis. |
| Consultation entreprises | G2 DCE (optionnelle) | Pièces géotechniques annexées au dossier de consultation des entreprises. |
| Exécution | G3 | Suivi des terrassements, fondations, cuvelage, soutènement, avoisinants. À la charge de l'entreprise. |
| Supervision maîtrise d'ouvrage | G4 (optionnelle) | Audit indépendant des G2 et G3. Demandé par certaines assurances et banques sur les programmes importants. |
| Diagnostic après sinistre | G5 | Diagnostic ponctuel ultérieur en cas de désordre. Rare en neuf. |
Globalement, le poste géotechnique reste modeste face au gros œuvre, mais il sécurise toute la chaîne.
Sans G2 PRO conforme, le visa du contrôleur technique se retarde, l'assurance dommages-ouvrage peut conditionner son accord à sa production, et les tirages bancaires s'en trouvent gelés. À l'inverse, un sinistre décennal sur fondation pèse très lourdement dans le bilan d'opération.
Huit configurations qui font évoluer le programme d'études
- Zone argileuse forte (carte 2026) : étude G2 PRO renforcée, fondations adaptées. À partir du 1er juillet 2026, la nouvelle carte d'exposition au retrait-gonflement des argiles fait passer le territoire concerné de 48 à 55 %. Plus d'infos sur Géorisques.
- Zone alluviale (Loire, Garonne, Rhône, Saône, Seine) : sols compressibles, nappe haute, fondations par inclusions rigides ou pieux longs, piézométrie sur quatre saisons obligatoire.
- Friche industrielle reconvertie : étude historique préalable (bases publiques BASIAS et BASOL des sites pollués), volet pollution intégré, plan de gestion des terres.
- Tour ou immeuble de grande hauteur : barrettes ou pieux de très gros diamètre, paroi moulée souvent retenue, étude dynamique au vent et au séisme.
- Mitoyenneté en centre-ville historique (Paris, Lyon, Bordeaux, Marseille) : constat d'huissier de plein droit, suivi avoisinants renforcé, paroi parisienne ou moulée, vigilance sur l'archéologie préventive.
- Zone sismique outre-mer (Antilles, Mayotte, Réunion) : Eurocode 8 et arrêté du 22 octobre 2010 applicables, fondations profondes ancrées, sols volcaniques difficiles.
- Logement social ou habitat inclusif : marché public, qualification OPQIBI 1002 fréquemment demandée, calendrier compatible avec les financements publics, contraintes acoustiques.
- Reprise en sous-œuvre d'un bâtiment existant : micropieux quasi systématiques pour l'accessibilité, missions G2 PRO et G3 renforcées.
Les vérifications-clés avant livraison
Documents à rassembler avant la réception de l'immeuble
- Rapport G2 PRO conforme reçu et visé par le contrôleur technique, avec les fiches d'essais en laboratoire et la note de calcul des fondations selon Eurocode 7.
- Rapport G3 final reçu de l'entreprise, attestant le respect des prescriptions G2 PRO en phase chantier.
- Constat d'huissier après chantier avec procès-verbal final comparant l'état des bâtiments voisins à l'état initial.
- Démontage des instruments de surveillance (inclinomètres, cibles topographiques, piézomètres) avec rapport de synthèse des mesures.
- Dossier complet remis à l'assurance dommages-ouvrage pour confirmation définitive de la garantie.
Pièges à éviter et astuces pour le budget
Certaines erreurs reviennent souvent sur les programmes d'immeuble collectif et coûtent cher. Les pièges ci-dessous sont ceux que les bureaux de contrôle et les assureurs voient le plus fréquemment remonter.
Les six pièges qui font dérailler un programme
- Commander la G2 PRO trop tard. Lancer l'étude après le permis fige le projet sur des hypothèses non vérifiées. Un sol médiocre découvert à ce stade impose une reprise du dépôt ou des fondations sur-dimensionnées. La G2 AVP avant le dépôt du permis, la G2 PRO entre permis et marché travaux.
- Confondre les articles L.132-6 et L.132-7 du Code de la construction. Le L.132-6 ne vise que les bâtiments d'au plus deux logements. Pour un immeuble collectif, c'est le L.132-7 qui engage le constructeur en zone argileuse.
- Réduire le nombre de sondages pour économiser. Quelques sondages en moins peuvent gagner un peu sur la commande, mais font courir un risque de surcoût important sur les fondations si une lentille de sol médiocre passe inaperçue.
- Oublier la piézométrie sur quatre saisons. Une nappe mesurée uniquement en été manque le niveau haut hivernal. Le cuvelage est sous-dimensionné, des infiltrations apparaissent dès la première crue.
- Sauter le constat d'huissier avant chantier. Pas de base de référence en cas de litige avec un voisin. Les fissures préexistantes deviennent opposables à l'entreprise.
- Choisir un bureau d'études non qualifié sur un programme complexe. Sans qualification reconnue (OPQIBI 1002) ni adhésion à un syndicat professionnel comme l'Union Syndicale Géotechnique, le visa du contrôleur technique peut être ralenti. Pour un programme avec mitoyenneté serrée ou parking sur deux niveaux, ces deux marqueurs sont des signaux fortement attendus, sans constituer une obligation réglementaire.
Trois astuces concrètes pour tenir le budget
- Mutualiser les sondages avec une opération voisine. Si une autre opération est en cours sur une parcelle adjacente, demander au bureau d'études si les données peuvent être croisées. Économie possible de 20 à 30 % sur la reconnaissance.
- Négocier un forfait G2 AVP + G2 PRO chez le même bureau d'études. Le travail de la phase AVP sert de socle à la PRO. Un forfait combiné est généralement plus avantageux que deux missions séparées chez deux prestataires différents.
- Demander un chiffrage par variante de fondation. Une G2 PRO qui compare pieux forés et pieux battus, ou semelles renforcées et inclusions rigides, permet d'arbitrer en fonction du coût des travaux. Le léger supplément d'étude est généralement rentabilisé dès la consultation des entreprises.
Outils gratuits pour préparer la consultation
Avant de lancer une consultation auprès des bureaux d'études, plusieurs outils publics permettent de pré-qualifier le terrain et de préciser le cahier des charges. Ils ne remplacent jamais une étude, mais ils alertent sur les sujets à creuser et évitent les mauvaises surprises sur le devis.
| Outil | Ce qu'il apporte | Accès |
|---|---|---|
| Géorisques | Carte interactive des aléas (retrait-gonflement des argiles, séismes, inondations, cavités). Édition d'un état des risques pour le terrain. | georisques.gouv.fr |
| InfoTerre (BRGM) | Carte géologique au 1/50 000, sondages déjà réalisés dans le secteur, base de données du sous-sol. | infoterre.brgm.fr |
| Géoportail | Cartes IGN, photos aériennes historiques (1950 à aujourd'hui), cadastre. Pour repérer un ancien remblai, une carrière comblée, un cours d'eau busé. | geoportail.gouv.fr |
| Géoportail de l'urbanisme | Plan local d'urbanisme et plans de prévention des risques naturels opposables. Contraintes locales sur les fondations et la hauteur. | geoportail-urbanisme.gouv.fr |
| Hub'Eau piézométrie | Données publiques des piézomètres existants à proximité, avec niveaux de nappe historiques. Une première idée de la profondeur d'eau attendue. | hubeau.eaufrance.fr |
| Cerema | Guides techniques publics sur fondations, soutènements, cuvelages, sols argileux. Utiles à l'assistance à maîtrise d'ouvrage du donneur d'ordre public. | cerema.fr |
| Annuaire OPQIBI | Liste à jour des bureaux d'études qualifiés OPQIBI 1001 (projets courants) et 1002 (projets complexes), avec leur couverture géographique. | opqibi.com |
Astuce de pré-qualification. Croiser Géorisques (aléa argileux et inondation), InfoTerre (nature géologique) et les photos aériennes historiques de Géoportail en moins d'une heure donne déjà une lecture sérieuse du terrain.
C'est cette lecture qui distingue un cahier des charges précis (donc des devis serrés et comparables) d'une consultation vague qui ouvre la porte à des écarts importants entre bureaux d'études.
Questions fréquentes
Quel article du Code de la construction s'applique réellement à un immeuble collectif ?
C'est l'article L.132-7 du Code de la construction, qui vise les bâtiments d'habitation autres que ceux ne comportant pas plus de deux logements.
Le constructeur d'un immeuble collectif en zone argileuse moyenne ou forte doit suivre les recommandations d'une étude géotechnique de conception (G2 PRO en pratique) ou respecter les techniques particulières fixées par l'arrêté du 22 juillet 2020. L'article L.132-6, souvent cité par erreur, ne concerne que les bâtiments d'au plus deux logements (maisons individuelles et petits collectifs).
L'attestation argileuse à la déclaration d'achèvement concerne-t-elle un immeuble collectif ?
Non. L'attestation à la déclaration d'achèvement des travaux instituée par le décret n° 2023-1173 du 12 décembre 2023 et l'arrêté du 21 décembre 2023 ne s'applique qu'aux maisons individuelles situées en zone argileuse moyenne ou forte. La fiche d'impact du décret le précise sans ambiguïté.
Pour un immeuble collectif, la preuve formelle de prise en compte du risque argileux passe par les rapports G2 PRO et G3 versés au dossier de l'opération, pas par une attestation à la fin des travaux.
À partir de quelle hauteur d'immeuble les pieux deviennent-ils nécessaires ?
Il n'existe pas de seuil légal universel. En pratique, le passage aux fondations profondes dépend de la portance du sol superficiel comparée aux charges transmises.
Sur un sol moyen (limon argileux courant), les pieux deviennent fréquemment nécessaires à partir de R+3. Sur sol médiocre (vase, tourbe, remblai récent, argile molle), le seuil descend à R+1. C'est la G2 PRO qui tranche cas par cas, à partir de la capacité portante calculée selon Eurocode 7 sur la base des essais pressiométriques Ménard ou pénétrométriques CPT.
Quelle différence entre pieux forés, pieux battus et pieux vissés ?
Les pieux forés sont exécutés par tarière hélicoïdale ou à la boue bentonitique, en diamètres de 600 à 1 500 mm. Ils conviennent aux immeubles R+5 et plus, sur sol cohérent ou sableux.
Les pieux battus sont des profilés métalliques ou des éléments béton préfabriqués mis en œuvre par battage, en diamètres de 250 à 600 mm. Ils sont adaptés aux sols sableux et aux charges moyennes.
Les pieux vissés sont des tarières larges enfoncées par vissage, en diamètres de 100 à 400 mm, plutôt réservés aux petits immeubles et aux accès difficiles.
Le choix tient au diamètre nécessaire pour la charge, à la nature du sol et à la sensibilité aux vibrations des voisins.
Que comprend une étude G2 PRO pour un immeuble R+5 en pratique ?
Pour un R+3 à R+5 avec un niveau de parking, la G2 PRO mobilise typiquement 5 à 8 sondages descendus à 15-20 mètres, avec essais pressiométriques Ménard, piézométrie sur quatre saisons, essais en laboratoire (œdomètres, triaxiaux, granulométrie) et chimie de l'eau.
Au-delà (R+5 à R+7 avec deux niveaux de parking), le nombre de sondages monte à 8-12 descendus à 20-30 mètres. Sur un programme avec parking profond ou paroi moulée, on dépasse 12 sondages et 30 mètres.
Le rendu compose un modèle géologique du site, le pré-dimensionnement des fondations selon Eurocode 7, le principe de soutènement et la stratégie de gestion de l'eau. Côté calendrier, comptez 4 à 10 semaines entre la commande et la remise du rapport.
Cuvelage ou drainage permanent : que choisir pour un parking en sous-sol ?
Trois techniques principales définies par le DTU 14.1 de novembre 2020.
Le cuvelage à structure relativement étanche (béton de qualité acceptant un léger passage d'eau) convient aux parkings et locaux techniques jusqu'à 8 mètres de hauteur d'eau.
Le cuvelage avec revêtement d'imperméabilisation (mortier hydrofuge ou résine en intrados) bloque l'eau liquide tout en restant accessible pour l'entretien.
Le cuvelage avec revêtement d'étanchéité (membrane bicouche bitume ou monocouche PVC-P en extrados) est obligatoire pour les locaux nobles (logements, commerces, bureaux).
Le drainage permanent par pompage existe en alternative, mais l'arrêt du pompage sur quelques heures suffit à inonder le parking.
Quelle différence entre paroi berlinoise et paroi parisienne ?
La paroi berlinoise est composée de profilés métalliques verticaux ancrés en pied, avec un blindage horizontal en bois ou béton entre profilés. Elle tient en porte-à-faux, ce qui limite sa hauteur économique à 6-8 mètres en sol courant.
La paroi parisienne reprend le même principe mais y ajoute des tirants d'ancrage horizontaux ou inclinés scellés au coulis dans le sol stable au-delà du coin de poussée.
Ces tirants permettent d'aller plus profond (jusqu'à 15 m) ou de réduire la déformation en tête là où une berlinoise simple fissurerait le voisin. Le surcoût des tirants se justifie dès qu'il y a mitoyenneté stricte d'un bâtiment sensible.
Quand faut-il une paroi moulée plutôt qu'une berlinoise ?
La paroi moulée est souvent privilégiée dans quatre situations : fouille en nappe phréatique (la paroi est étanche par construction), profondeur supérieure à 12-15 m, parking sur deux ou trois niveaux de sous-sol, tour ou immeuble de grande hauteur.
Elle est plus onéreuse à la mise en œuvre qu'une berlinoise, mais elle sert à la fois de soutènement provisoire pendant le terrassement et de paroi définitive du parking. Le bilan technico-économique global est souvent compétitif.
Des alternatives existent : pieux sécants jointifs, méthode top-down, parois de pieux tangents. Le calcul de tous ces écrans relève de la norme NF P 94-282, norme d'application nationale de l'Eurocode 7.
Le constat d'huissier avant chantier est-il obligatoire en mitoyenneté ?
Aucun texte ne l'impose formellement, mais il est devenu un standard professionnel attendu par les assurances dommages-ouvrage et les bureaux de contrôle. Il sert de référence en cas de contentieux avec les voisins sur le fondement des articles 1242 (responsabilité du fait des choses) et 544 du Code civil.
Il est à la charge du maître d'ouvrage et s'accompagne presque toujours d'un dispositif de surveillance pendant le chantier : inclinomètres dans le sol, cibles topographiques sur façades, capteurs de vibrations, piézomètres pour suivre la nappe pendant les pompages.
Quels seuils d'alerte pour les tassements et les vibrations sur les voisins ?
Les seuils sont définis avant chantier dans le cahier des charges G3. Pour les tassements, des seuils courants sont 5 mm en alerte et 10 mm en arrêt de chantier, mais ils varient selon la fragilité du bâtiment voisin.
Pour les vibrations, la référence la plus utilisée est la norme allemande DIN 4150-3, qui définit des valeurs guides en vitesse particulaire (PPV en mm/s) variables selon la fréquence et le type de bâtiment.
Les ordres de grandeur usuels sont 5 à 20 mm/s pour les bâtiments résidentiels, 20 à 50 mm/s pour les bâtiments industriels, des valeurs plus basses pour les bâtiments sensibles ou historiques. Toute alerte déclenche une réunion d'urgence et des mesures correctives.
La G3 est-elle obligatoire sur un immeuble collectif ?
La G3 n'est pas une obligation légale directe pour tous les programmes, mais elle est de fait quasi-systématique sur un immeuble collectif.
Trois raisons : le bureau de contrôle technique exige un suivi G3 pour valider les fondations spéciales (pieux, paroi moulée, cuvelage), l'assurance dommages-ouvrage la demande pour engager sa couverture, et la mission est techniquement nécessaire pour ajuster le dimensionnement en cours de chantier.
Pour un immeuble en mitoyenneté avec suivi des voisins, la G3 intègre les mesures topographiques et vibratoires hebdomadaires.
Quelle qualification OPQIBI exiger pour le bureau d'études d'un immeuble collectif ?
Pour un programme courant (R+3 à R+5 sans difficulté particulière), la qualification OPQIBI 1001 (projets courants en géotechnique) suffit.
Pour un programme complexe (R+5 et plus avec parking sur deux niveaux, paroi moulée, sols compressibles, friche industrielle, sismicité, mitoyenneté en centre-ville historique), exiger OPQIBI 1002 (projets complexes).
L'adhésion à l'Union Syndicale Géotechnique est un signal complémentaire de sérieux professionnel. Sur les marchés publics, la qualification 1002 est fréquemment posée comme critère minimum de recevabilité dans le règlement de consultation.
- Pour un immeuble collectif, l'article applicable au constructeur en zone argileuse est L.132-7 du Code de la construction, et non L.132-6 qui ne vise que les bâtiments d'au plus deux logements.
- La G2 PRO est la pièce maîtresse du projet : sans elle, le visa du contrôleur technique se retarde, l'assurance dommages-ouvrage peut conditionner son accord à sa production, et les tirages bancaires s'en trouvent gelés en cascade.
- Les fondations profondes (pieux forés, micropieux, barrettes, inclusions rigides) sont fréquentes à partir de R+3 ou R+4 sur sol urbain courant, parfois dès R+1 sur sols compressibles. La décision tient à la capacité portante calculée selon Eurocode 7, pas au nombre d'étages.
- Le parking en sous-sol traverse fréquemment la nappe en zone urbaine dense et en plaine alluviale. Trois techniques de cuvelage selon le DTU 14.1 : structure relativement étanche, imperméabilisation, étanchéité.
- Le soutènement se choisit entre berlinoise, parisienne, paroi moulée, paroi clouée et palplanches selon profondeur, nappe, mitoyenneté et budget. Norme de calcul : NF P 94-282.
- La surveillance des voisins repose sur constat d'huissier contradictoire, inclinomètres, cibles topographiques et piézomètres suivis en mission G3.
- Le poste géotechnique reste modeste face au gros œuvre toutes missions confondues (G1 PGC, G2 AVP, G2 PRO, G3, G4 éventuelle), mais conditionne le visa du contrôleur technique, l'accord de l'assurance dommages-ouvrage et la sérénité des tirages bancaires.
- Pour les programmes logement social et habitat inclusif, la qualification OPQIBI 1002 est fréquemment demandée par la commande publique sur les programmes complexes, sans constituer une obligation formelle.
