Un vibreur descend dans un sol sableux jusqu'à quinze ou vingt mètres et resserre les grains sur place, sans y insérer de colonne de gravier ni de béton. Vous avez un sol sableux ou un remblai lâche, et un bureau d'études propose de le densifier par vibration plutôt que de le remplacer. La technique agit sur les sols granulaires propres, pas sur l'argile. On explique comment elle fonctionne, ce qui la distingue de la colonne ballastée, et ce qu'elle change pour vos fondations.
Sommaire

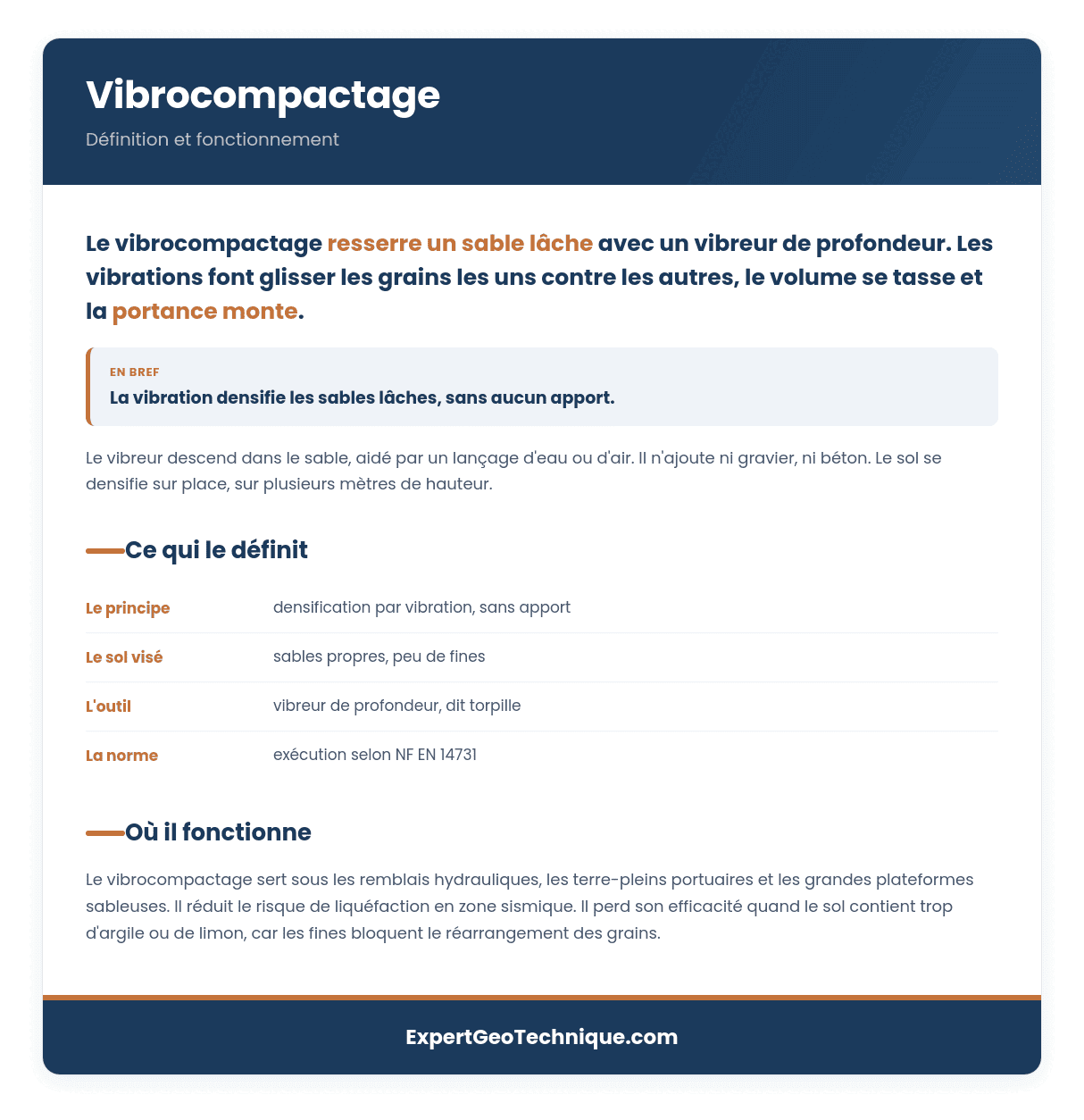

Le vibrocompactage resserre les grains sans rien ajouter
Le vibrocompactage, aussi nommé vibroflottation, densifie un sol granulaire déjà en place. Un vibreur profond, une longue aiguille qui vibre, porté par une grue, une pelle ou une foreuse, descend dans le terrain. Un lançage à l'eau à la pointe accompagne souvent la descente et réduit le frottement.
Cette méthode fait partie des grandes familles de renforcement de sol. Elle se range parmi les techniques de densification, aux côtés du compactage par chute de masse. Son geste tient en une idée, rapprocher les grains d'un sol lâche pour le rendre porteur, sans y apporter ni gravier ni béton.
L'aiguille vibrante s'enfonce
L'outil descend sous son poids et l'effet des vibrations. Un jet d'eau à la pointe réduit le frottement et l'aide à atteindre la profondeur voulue.
Le sable se relâche un court instant
Les vibrations réduisent fortement les forces entre les grains. Le sable autour du vibreur se desserre un court instant, juste assez pour que les grains bougent et se replacent.
Les grains se resserrent
Libérés de ces forces, les grains glissent et se calent dans une position plus serrée. Le sol gagne en densité et perd une partie de ses vides.
La remontée par paliers
L'aiguille remonte du bas vers le haut, par passes successives. Un cône se creuse à la surface au fur et à mesure du compactage.
Le comblement du cône
Un matériau granulaire, ou le sol du site, remplit ce cône d'affaissement pour remettre la surface à niveau.
Bon à savoir : le vibrocompactage relève de la norme d'exécution NF EN 14731, qui encadre l'amélioration des massifs de sol par vibration. Cette norme couvre plusieurs procédés, dont la vibration profonde qui densifie un terrain existant et les colonnes ballastées vibrées qui insèrent du gravier.
Les sols où la vibration fait effet
La vibration ne densifie qu'un sol dont les grains glissent librement les uns contre les autres. Cela vise les sables et les graviers propres, faiblement chargés en fines argileuses. Autour de chaque point traité, le sol se densifie sur quelques mètres de diamètre, une largeur qui varie selon le sable et l'espacement des points.
- Sables propres, lâches ou moyennement denses, qui se resserrent bien sous la vibration.
- Graviers et sables graveleux peu argileux, terrain favorable au procédé.
- Remblais hydrauliques et terre-pleins gagnés sur la mer, densifiés couramment de cette façon.
- Argiles, limons et sols fins, où la vibration n'apporte pas de gain, leurs grains fins ne se réarrangent pas.
Attention : dans un sol argileux ou limoneux, le vibrocompactage n'apporte pas de gain. L'eau reste piégée entre les grains fins et le terrain ne se densifie pas. Pour un sol compressible de ce type, on se tourne vers les colonnes rigides pour un sol compressible ou une autre méthode adaptée.
Sur un sol granulaire, une question revient souvent, faut-il densifier le terrain en place ou y insérer des colonnes de gravier ?
Vibrocompactage ou colonne ballastée
Le vibrocompactage et les colonnes de gravier compacté partagent le même outil, un vibreur de profondeur. La ressemblance s'arrête là. Le premier resserre le sol déjà présent. Le second ajoute du gravier et le compacte en colonnes sur toute la hauteur traitée.
| Ce qui distingue | Vibrocompactage | Colonne ballastée |
|---|---|---|
| Geste principal | Resserre les grains du sol en place | Insère des colonnes de gravier |
| Matériau d'apport | Aucun, hormis le comblement du cône de surface | Gravier compacté sur toute la hauteur |
| Sol visé | Sables et graviers propres | Sols compressibles, argiles, limons et remblais |
| Ce qui porte la charge | Le sol densifié lui-même | Les colonnes de gravier et le sol confiné autour |
| Référence d'exécution | NF EN 14731, vibration profonde | NF EN 14731, colonnes ballastées vibrées |
Un sable lâche se traite au vibrocompactage. Une argile molle appelle une colonne ballastée ou une inclusion rigide.
Une fois le sable resserré, qu'est-ce qui change sous la construction ?
Ce que le sol densifié change pour vos fondations
En rapprochant les grains, le vibrocompactage réduit les vides du sol et le rend plus porteur. Deux effets comptent pour la construction, et un essai simple permet de les mesurer.
Le sol tasse moins et résiste mieux au séisme
Un sable densifié porte davantage et se déforme moins sous une charge. Cette densification sert plusieurs objectifs concrets.
- Réduire les tassements sous un bâtiment ou un dallage posé sur un sable lâche.
- Traiter le risque de liquéfaction en zone sismique, quand un sable saturé perd sa portance pendant une secousse.
- Stabiliser des remblais hydrauliques et des terre-pleins gagnés sur la mer.
- Limiter la poussée du sol derrière un quai portuaire.
Le vibreur atteint des profondeurs hors de portée d'un compactage de surface, souvent quinze à vingt mètres, parfois davantage selon le matériel et le terrain. Sur les grandes profondeurs, un lançage latéral aide à ressortir l'outil. Le procédé traite aussi un sable lâche coincé sous une couche de sol fin, un cas que la chute de masse traite mal, car son énergie faiblit avec la profondeur.
Les terre-pleins gagnés sur la mer donnent un exemple parlant. Le sable dragué au fond du port est déversé dans l'eau pour former la plateforme, mais il reste lâche et mal consolidé sur les premiers mètres. Avant d'y faire rouler des portiques ou d'empiler des conteneurs, on le densifie par vibration. Le traitement réduit fortement le risque de liquéfaction du sable pendant une secousse et diminue la poussée sur le mur de quai.
Le pénétromètre vérifie l'amélioration du sol
L'amélioration se mesure directement sur le terrain. On enfonce une pointe métallique à vitesse constante, l'essai de pénétration statique dit CPT. Il relève la résistance du sol à chaque profondeur, dont on déduit sa densité. En comparant les courbes avant et après traitement, on vérifie que l'objectif fixé est atteint. Le cahier des charges du chantier indique le seuil à obtenir, souvent une résistance en pointe ou un indice de densité minimal.
Bon à savoir : avant tout vibrocompactage, une étude de sol relève la nature exacte du terrain et sa granulométrie. C'est elle qui confirme si le sol est assez sableux pour se densifier, ou s'il faut une autre solution de renforcement.
Le vibrocompactage sert souvent à traiter un sol liquéfiable en zone sismique. Trois documents publics aident à comprendre ce risque et les terrains concernés.
Ce cahier technique de l'Association Française du génie parasismique explique comment on repère un sol liquéfiable, comment on mesure le risque à partir d'essais sur le terrain, et quelles solutions de traitement existent avant de construire.
Consulter le documentCe guide du BRGM montre quels terrains surveiller avant de bâtir, dont les sables gorgés d'eau et les remblais mal compactés qui se liquéfient lors d'une secousse. Il rappelle pourquoi une étude de sol précède le choix des fondations.
Ouvrir le PDFCe rapport officiel détaille comment on recense les sols susceptibles de se liquéfier à partir de la géologie et des essais de pénétration CPT et SPT, dans le cadre de l'Eurocode 8. Un exemple concret de zonage réglementaire sur trois communes.
Ouvrir le PDFQuestions fréquentes
Qu'est-ce que le vibrocompactage
Vibrocompactage et vibroflottation, est-ce la même chose
Sur quels sols le vibrocompactage fonctionne-t-il
Pourquoi ne marche-t-il pas dans l'argile
Le vibrocompactage ajoute-t-il du matériau
Quelle différence avec la colonne ballastée
Qu'est-ce qu'un vibreur de profondeur
Jusqu'à quelle profondeur agit le vibrocompactage
Le vibrocompactage réduit-il les tassements
À quoi sert le traitement anti-liquéfaction
Faut-il une étude de sol avant un vibrocompactage
Vibrocompactage ou compactage dynamique
À retenir
- Le vibrocompactage densifie un sol sableux en place, sans apport de gravier ni de béton.
- Il agit sur les sables et graviers propres. Dans une argile ou un limon, il n'apporte pas de gain.
- Un vibreur relâche un instant le sol autour de lui, les grains se resserrent, puis un matériau comble le cône de surface.
- Face à la colonne ballastée, le vibrocompactage resserre le sol quand la colonne ballastée insère du gravier.
- Il sert à réduire les tassements, traiter la liquéfaction en zone sismique et stabiliser les remblais hydrauliques.
