Une masse de plusieurs dizaines de tonnes lâchée d'une trentaine de mètres densifie le sol sur plusieurs mètres de profondeur. Sur un grand terrain meuble ou un ancien remblai, ce pilonnage prépare le sol avant de bâtir, mais ses vibrations se ressentent chez le voisin. On voit jusqu'où il descend, dans quels sols il agit, et quand son emprise le disqualifie.
Sommaire
- Le compactage dynamique, une masse lâchée de haut pour densifier le sol
- Le pilonnage densifie le sol sur plusieurs mètres de profondeur
- Compactage dynamique ou vibrocompactage : chocs en surface, vibration en profondeur
- Les sols granulaires et les remblais s'y prêtent le mieux
- Vibrations, bruit et emprise du chantier
- Questions fréquentes
Le compactage dynamique, une masse lâchée de haut pour densifier le sol

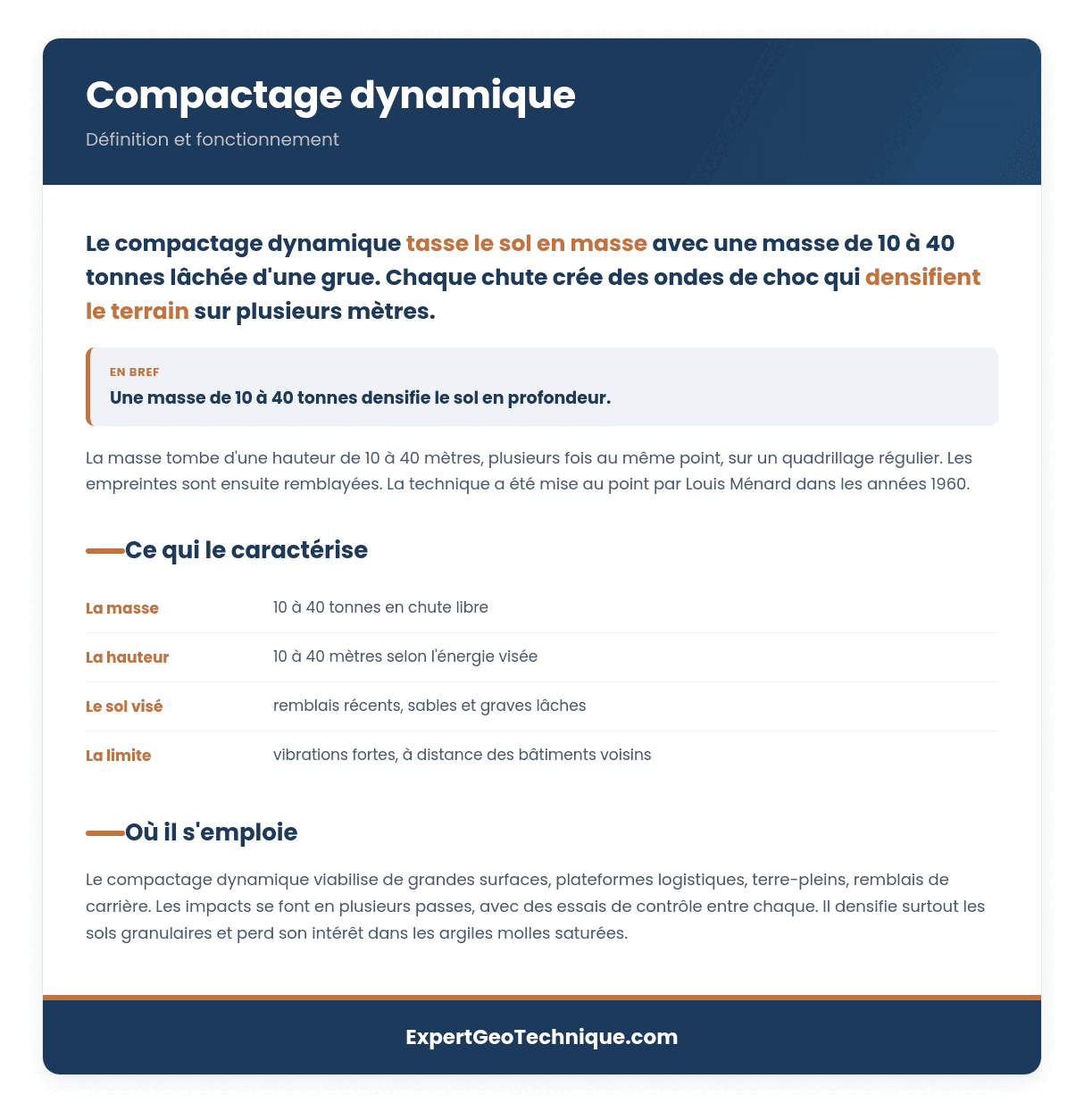

Le compactage dynamique densifie un sol par la chute répétée d'une masse lourde, lâchée en chute libre depuis une grue de forte capacité. Selon le terrain, la masse va de l'ordre de 10 à 40 tonnes, pour une hauteur de chute de 10 à 30 mètres, parfois davantage. L'ingénieur Louis Ménard a mis au point le procédé dans les années 1960.
Chaque impact envoie dans le sol des ondes de compression et de cisaillement, l'énergie qui se propage de grain en grain vers le fond. Ces ondes réarrangent les grains et referment les vides en profondeur. Les points frappés, appelés empreintes, suivent un maillage repéré à l'avance et pilonné en plusieurs passes.
Le pilonnage fait partie des méthodes de densification en masse, aux côtés des autres approches réunies dans les familles de renforcement d'un terrain. Sur le chantier, le déroulement suit toujours les mêmes gestes.
- 1
La grue hisse la masse
Un atelier de levage lève le pilon de 10 à 40 tonnes au-dessus d'un point repéré du terrain.
- 2
La chute libre frappe le sol
La masse tombe de 10 à 30 mètres et creuse une empreinte sous le point d'impact.
- 3
L'onde de choc descend
L'impact propage des ondes de compression et de cisaillement vers les couches profondes.
- 4
Les grains se resserrent
Les vides se referment, le sol tasse et gagne en portance sous l'emprise traitée.
- 5
Le maillage se répète, puis on contrôle
On frappe les points voisins en passes successives, puis des essais géotechniques mesurent la densification atteinte.
Trois réglages varient d'un chantier à l'autre selon l'objectif de portance visé :
- le poids de la masse, de la dizaine à la quarantaine de tonnes,
- la hauteur de chute, qui fixe l'énergie de chaque frappe,
- l'espacement du maillage entre les empreintes, resserré à chaque passe.
À noter : trois mots reviennent dans cet article. Un sol granulaire est fait de grains qui roulent les uns sur les autres, comme le sable ou le gravier, à l'inverse de l'argile qui colle. Une empreinte est le cratère laissé par la masse à chaque point d'impact. Un remblai est de la terre ou des matériaux rapportés pour combler ou surélever un terrain.
Le pilonnage densifie le sol sur plusieurs mètres de profondeur
La densification atteint souvent 6 à 12 mètres. Une énergie renforcée descend plus bas. La profondeur traitée dépend de trois choses : le poids de la masse, la hauteur de chute et la nature du sol.
Une règle empirique établie par Louis Ménard relie cette profondeur à l'énergie de chaque frappe. La profondeur améliorée croît avec la racine carrée du produit de la masse par la hauteur de chute, corrigée par un coefficient qui dépend du sol et des conditions du chantier. Doubler l'énergie d'une frappe ne double donc pas la profondeur gagnée, elle progresse plus lentement.
| Ce qui joue | Effet sur la profondeur traitée |
|---|---|
| Poids de la masse | Plus la masse est lourde, plus l'onde de choc descend loin. |
| Hauteur de chute | Une chute plus haute élève l'énergie libérée à chaque frappe. |
| Nature du sol | Un sol granulaire transmet mieux l'onde qu'une argile molle saturée d'eau. |
| Nombre de passes | Les passes successives consolident les couches intermédiaires et la surface. |
Le premier impact sur une empreinte pénètre le plus profond. Les chutes suivantes, au même point, referment des couches de moins en moins basses. Après traitement, un pénétromètre et un nivellement du terrain confirment la portance obtenue avant de bâtir.
Compactage dynamique ou vibrocompactage : chocs en surface, vibration en profondeur
Les deux techniques densifient un sol granulaire, mais par des gestes différents. Le vibrocompactage, décrit dans la densification par vibration profonde, enfonce un vibreur, une longue aiguille vibrante, dans la couche et la fait vibrer en continu. Cette amélioration par vibration en profondeur relève de la norme NF EN 14731. Le compactage dynamique, qui agit par chocs en surface, n'entre pas dans le champ d'application de cette norme.
| Repère | Compactage dynamique | Vibrocompactage |
|---|---|---|
| Geste | Chocs répétés d'une masse lâchée en surface | Vibration continue d'un vibreur enfoncé dans le sol |
| Où naît l'énergie | En surface, puis elle descend en profondeur | Directement dans la couche, autour du vibreur |
| Surface traitée | Grandes plateformes et remblais étendus | Ponctuelle, autour de chaque point de vibration |
| Apport de matériau | Aucun le plus souvent, les empreintes se recomblent | Le sol en place est densifié, un apport granulaire nivelle le tassement de surface |
| Cadre normatif | Pas de norme d'exécution dédiée | Norme NF EN 14731 |
À retenir de ce tableau : le compactage dynamique traite de larges emprises depuis la surface, quand le vibrocompactage travaille point par point, au cœur de la couche.
Les sols granulaires et les remblais s'y prêtent le mieux
Le procédé vise les sols à dominante granulaire et les anciens remblais hétérogènes, sur de grandes surfaces à densifier. Le Cerema range le compactage dynamique parmi les méthodes de densification en masse, adaptées aux ouvrages à charge répartie plutôt qu'aux appuis ponctuels.
| Terrain | Aptitude au compactage dynamique |
|---|---|
| Sables et graves | Favorable, l'onde de choc réarrange bien les grains. |
| Anciens remblais | Favorable pour les remblais granulaires, quand leur composition permet la densification. Les remblais argileux ou organiques conviennent mal. |
| Sols sous nappe | À traiter avec soin, le temps de laisser l'eau évacuer les surpressions créées par chaque impact. |
| Argiles molles saturées | Peu adapté, l'eau piégée fait monter les pressions entre les grains et la densification obtenue reste faible. |
Bon à savoir : sous la nappe, chaque frappe fait monter la pression de l'eau entre les grains. On espace les passes pour laisser cette surpression retomber, sinon le sol perd de sa résistance au lieu d'en gagner.
Sur un sol argileux mou, où l'eau reste piégée entre les grains, d'autres méthodes conviennent mieux, comme les colonnes de béton pour sol compressible. Une étude géotechnique tranche entre ces techniques après avoir reconnu le sol en place.
Vibrations, bruit et emprise du chantier
La force qui fait la profondeur fait aussi le défaut. Chaque masse lâchée de 30 mètres frappe le sol comme un choc, part en ondes dans le terrain et se ressent à distance. Le chantier réclame de la place pour la grue et la zone de chute, et un terrain dégagé autour des points d'impact.
Les vibrations et la distance aux constructions voisines
Les vibrations descendent dans le sol et remontent sous les bâtiments proches. Des lois d'atténuation évaluent le niveau reçu par un ouvrage voisin selon la distance et l'énergie de frappe. Sur une parcelle serrée en ville, les distances à respecter, définies par des mesures de vibration, écartent souvent le procédé.
Attention : le bruit et les vibrations du pilonnage ne s'arrêtent pas à la limite du terrain. Une maison mitoyenne, un mur ancien ou un réseau enterré proche imposent de mesurer l'impact avant de lancer les frappes.
En zone urbaine, la variante à impacts rapides
Là où l'emprise manque, une variante à impacts rapides emploie un marteau plus léger, frappant à cadence rapide. Les vibrations restent plus contenues, au prix d'une profondeur d'action réduite. Le choix entre les deux dépend de la place disponible et de l'épaisseur de sol à traiter.
Questions fréquentes
Qu'est-ce que le compactage dynamique
Comment fonctionne-t-il concrètement
Jusqu'à quelle profondeur densifie-t-il le sol
Quel est le poids de la masse utilisée
Dans quels sols l'emploie-t-on
Quelle différence avec le vibrocompactage
Le compactage dynamique crée-t-il des vibrations gênantes
Le procédé convient-il en zone urbaine
Convient-il à un ancien remblai
Existe-t-il une norme d'exécution dédiée
Faut-il une étude de sol avant un compactage dynamique
Compactage dynamique ou colonnes de gravier
À retenir
- Le compactage dynamique densifie le sol par la chute répétée d'une masse de 10 à 40 tonnes, lâchée de 10 à 30 mètres.
- La profondeur traitée atteint souvent 6 à 12 mètres et dépend de l'énergie de chaque frappe et du type de sol.
- Il convient aux sols granulaires et aux anciens remblais, beaucoup moins aux argiles molles saturées.
- Il agit par chocs en surface, à la différence du vibrocompactage qui vibre en profondeur, sous la norme NF EN 14731.
- Ses vibrations et son emprise imposent une distance aux constructions voisines et un terrain dégagé.
