Sur un rapport de sol, la contrainte admissible fixe la pression maximale que vos fondations ont le droit d'appliquer au terrain. Vous la lisez en kilopascals, à côté d'une profondeur d'assise, et rien ne dit d'où sort ce chiffre ni pourquoi il tombe si bas. On voit d'où il vient, ce qu'il mesure, et comment le lire sans se tromper.
Sommaire
Ce qu'on s'autorise à poser sous une fondation

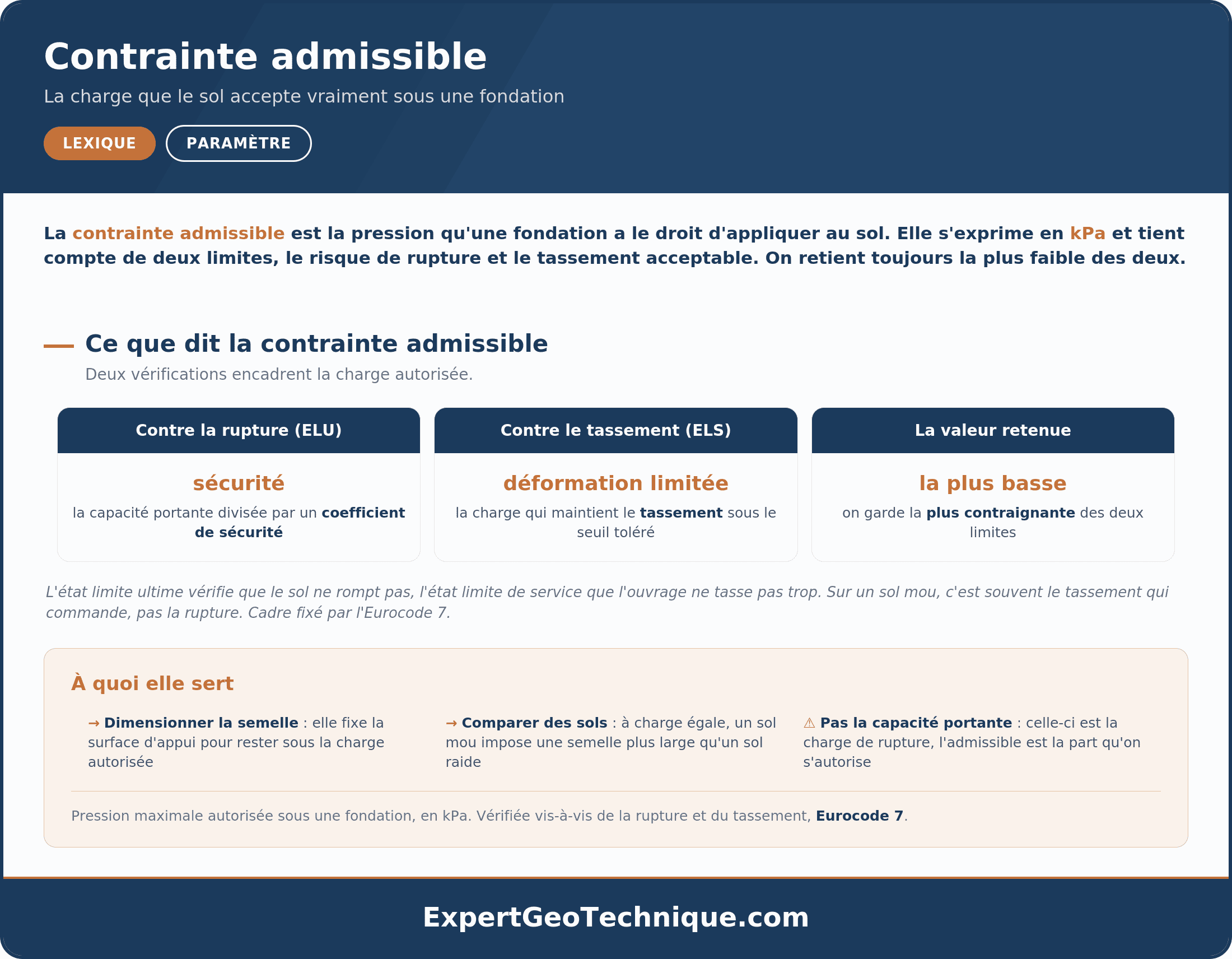

La contrainte admissible est la pression maximale que l'on accepte d'appliquer sur le sol sous une semelle ou un radier. Elle correspond à la charge du bâtiment ramenée à la surface d'appui de ses fondations.
C'est une valeur de projet, pas une mesure brute du terrain. On la choisit volontairement basse, pour rester loin de la rupture du sol et limiter l'enfoncement de l'ouvrage.
Le vocabulaire varie d'un rapport à l'autre. Trois notations reviennent le plus souvent.
- qadm ou sigma adm, la pression admissible au sens traditionnel.
- qnet, la contrainte associée à la résistance nette du terrain, notation officielle de la norme NF P94-261 depuis 2013.
- Contrainte de calcul ou pression de calcul, formulations libres employées par certains bureaux d'études.
Une charge trop forte sur une surface trop petite dépasse cette limite. Pour repasser dessous, on élargit la semelle ou on descend chercher une couche plus résistante. La valeur retenue fixe ensuite la largeur et la profondeur d'assise des fondations.
Ce terme revient dans la plupart des rapports de fondation, aux côtés des autres notions réunies dans les définitions du lexique géotechnique.
En bref : la contrainte admissible est la charge que vos fondations ont le droit de transmettre au sol. Elle reste nettement inférieure à la charge de rupture, par sécurité.
D'où vient le chiffre et pourquoi il tombe si bas
Le point de départ est la capacité portante, la pression qui ferait céder le sol sous la fondation. Attention à un contresens fréquent : ce n'est pas une propriété du terrain, comme le serait une teneur en eau. C'est une pression calculée pour une fondation précise.
Changez la semelle, et la valeur change, sur le même sol.
| Ce qui fait varier la capacité portante | Effet sur le résultat |
|---|---|
| Largeur B de la semelle | Une semelle filante et une semelle carrée de même largeur n'ont pas le même facteur de portance |
| Encastrement De | Plus la semelle descend dans un bon terrain, plus la portance monte |
| Niveau de la nappe | Une nappe haute déjauge le sol et fait baisser la résistance |
| Inclinaison de la charge | Une charge penchée réduit la portance par un coefficient dédié |
| Talus à proximité | Un talus à moins de huit fois la largeur B réduit encore la valeur |
À noter : le De de la norme n'est pas la profondeur mesurée au mètre ruban. C'est une hauteur d'encastrement équivalente, pondérée par la qualité des terrains traversés. Un mètre de sable dense ne compte pas comme un mètre d'argile molle.
Vient ensuite la marge de sécurité. Dans l'approche traditionnelle, on divisait cette charge de rupture par un coefficient global souvent pris égal à 3. La valeur de calcul valait donc le tiers de la rupture. Cette marge absorbait la variabilité du sol, les approximations du calcul et les écarts de charge réelle.
| Notion | Ce qu'elle représente | Niveau |
|---|---|---|
| Capacité portante | La pression qui provoque la rupture, calculée pour une fondation donnée | Charge de rupture |
| Contrainte admissible | La pression que l'on s'autorise en service | Environ le tiers, approche traditionnelle |
Cette charge de rupture fait l'objet de son propre calcul, détaillé dans la fiche sur la capacité portante de rupture.
Attention : le coefficient de 3 appartient à l'ancienne méthode dite des contraintes admissibles. Les calculs actuels suivent l'Eurocode 7 et sa norme d'application française, avec des coefficients partiels et deux vérifications distinctes.
Reste à voir ce que fait la méthode qui a remplacé ce coefficient unique.
Ce que la norme actuelle vérifie vraiment
La norme NF P94-261, publiée en juin 2013, applique l'Eurocode 7 aux fondations superficielles en France. Elle ne produit plus une contrainte admissible unique. Elle vérifie deux états limites, séparément, avec des coefficients différents.
L'état limite ultime, la rupture
L'état limite ultime, noté ELU, concerne la ruine du sol. On vérifie que la charge appliquée reste loin de la pression qui provoquerait le poinçonnement, l'excès d'excentrement ou le glissement de la semelle. Les charges permanentes sont majorées de 35 pour cent, les charges variables de 50 pour cent.
L'état limite de service, les déformations
L'état limite de service, noté ELS, concerne les déplacements tolérés. On vérifie que le tassement reste compatible avec le bâtiment, pour éviter fissures et portes qui coincent. Cette vérification se mène avec les charges réelles d'usage.
| Vérification | Ce qu'on contrôle | Charges utilisées |
|---|---|---|
| ELU, rupture | Le sol ne cède pas sous la fondation | Charges majorées |
| ELS, déformation | Le tassement reste acceptable | Charges d'usage |
Le coefficient global de 3 a donc disparu. À sa place, la résistance nette du terrain est divisée par deux facteurs, qui changent selon l'état limite vérifié.
| Situation vérifiée | Facteur sur la résistance | Coefficient de modèle | Diviseur total |
|---|---|---|---|
| ELS quasi-permanents | 2,3 | 1,2 | Environ 2,8 |
| ELS caractéristiques | 2,3 | 1,2 | Environ 2,8 |
| ELU durables et transitoires | 1,4 | 1,2 | Environ 1,7 |
| ELU accidentels | 1,2 | 1,2 | Environ 1,4 |
Le coefficient de modèle de 1,2 s'applique aux méthodes pressiométrique et pénétrométrique, les deux plus courantes en France. Regardez la première ligne. À l'ELS quasi-permanent, celui qui gouverne le confort du bâtiment sur la durée, le diviseur vaut environ 2,8.
Voilà pourquoi la valeur affichée dans un rapport ressemble encore au tiers de la rupture, alors que le vieux coefficient de 3 n'existe plus dans le texte. La démarche complète aux états limites est détaillée dans le guide méthodologique du Cerema sur la norme NF P94-261.
Important : une contrainte admissible lue seule ne veut rien dire. Elle vaut pour un type de semelle, une largeur et une profondeur d'assise précis. Reprise sur une autre géométrie de fondation, elle devient fausse.
Unité et ordres de grandeur selon le sol
La contrainte admissible est une pression. On l'exprime en kilopascals, kPa, ou en mégapascals, MPa, pour les terrains les plus résistants. Le repère utile, 1 MPa vaut 1 000 kPa.
Sa valeur grimpe des sols mous vers les sols compacts et le rocher. Le tableau ci-dessous donne des ordres de grandeur indicatifs, pas des seuils réglementaires. Les fourchettes varient fortement selon la compacité du terrain, sa teneur en eau, la géométrie de la fondation et la méthode de calcul.
| Type de sol | Tenue sous charge | Contrainte admissible indicative |
|---|---|---|
| Argile molle, vase, remblai récent | Faible | Quelques dizaines de kPa |
| Argile ferme, limon compact | Moyenne | De l'ordre de 100 à 200 kPa |
| Sable et grave compacts | Forte | 200 à 500 kPa et plus |
| Rocher sain | Maximale | Plusieurs MPa selon la roche et sa fracturation |
Bon à savoir : la ligne du rocher sort du cadre courant. La norme NF P94-261 ne traite pas les roches dures, qui relèvent de la mécanique des roches. L'Eurocode 7 les aborde dans son annexe G, avec une règle de plafond : la pression admissible ne dépasse pas la résistance à la compression simple de la roche, et se limite à la moitié de cette valeur si les joints sont ouverts.
Pour lire ce tableau sans se tromper, gardez trois réflexes.
- Une valeur basse impose des semelles larges, voire des fondations profondes sous un certain seuil.
- Ces chiffres servent de repères, jamais de valeur de projet.
- La valeur retenue vient des essais du terrain, pressiomètre ou pénétromètre, complétés au besoin par des essais de laboratoire.
Sous une charge donnée, un sol mou s'enfonce davantage, ce qui rapproche du seuil de le tassement du sol toléré et fait baisser la valeur que l'on s'autorise.
Ces ordres de grandeur ne disent rien du tassement, et c'est pourtant lui qui fixe souvent la limite.
Pourquoi le tassement fixe souvent la limite
On imagine la contrainte admissible comme une protection contre la rupture. C'est vrai, mais incomplet. Sur les sols compressibles, argiles et limons mous en tête, c'est souvent le tassement qui commande.
Un sol argileux tient une charge sans céder, tout en s'enfonçant lentement de plusieurs centimètres. Ce tassement suffit à fissurer les murs et à coincer les portes. La vérification à l'état limite de service sert exactement à ça.
- Sur un sol très rigide, la rupture devient souvent le critère qui dimensionne.
- Sur un sol argileux mou, le tassement commande, bien avant la rupture.
- Sur une argile très raide, le tassement reprend parfois la main malgré la rigidité apparente.
Le tassement qui diffère d'un appui à l'autre est le plus redouté. Il déforme la structure et concentre les fissures aux angles et au-dessus des ouvertures. La norme raisonne alors en rotation relative, avec des valeurs seuils généralement comprises entre 1/2000 et 1/300 selon la sensibilité du bâtiment porté.
Ce qu'un rapport précise autour de la contrainte admissible
Trois erreurs de lecture fréquentes
Questions fréquentes
Qu'est-ce que la contrainte admissible d'un sol
Quelle différence avec la capacité portante
La capacité portante est-elle une propriété du sol
Comment obtient-on la contrainte admissible
Le coefficient de sécurité de 3 est-il toujours utilisé
Qu'est-ce que l'état limite ultime
Qu'est-ce que l'état limite de service
Quelle est l'unité de la contrainte admissible
Quelle contrainte admissible pour une maison individuelle
Quelles valeurs selon le type de sol
La contrainte admissible dépend-elle du tassement
Qui calcule la contrainte admissible
À retenir
- La contrainte admissible est la pression maximale que vos fondations ont le droit d'appliquer au sol, une valeur de calcul prudente.
- La capacité portante dont elle dérive n'est pas une propriété du terrain, elle se calcule pour une largeur de semelle et un encastrement précis.
- Le coefficient global de 3 relève de l'ancienne méthode. La norme NF P94-261 de juin 2013 vérifie séparément la rupture (ELU) et les déformations (ELS).
- À l'état limite de service quasi-permanent, la résistance nette est divisée par 2,3 puis par un coefficient de modèle de 1,2, soit un diviseur voisin de 2,8.
- Elle s'exprime en kPa ou en MPa, et grimpe des argiles molles vers les sables compacts. Le rocher dur sort du cadre de la norme.
- Sur les sols argileux, c'est souvent le tassement, pas la rupture, qui fixe la valeur à retenir.
